Optimal verzahnt mit Polyamid

Zahnräder und Zahnstangen aus Polyamid für die Vorrichtungs-Mechanik kommen bevorzugt zum Einsatz, wenn hohe Drehmomente bei geringen Drehzahlen übertragen werden. Unter anderem bei Verpackungsmaschinen, bei Anlagen der chemischen und pharmazeutischen Industrie sowie in der Lebensmittelproduktion. In Kombination werden die Komponenten dazu verwendet, Rotationsbewegungen in Linearbewegungen oder umgekehrt umzuwandeln. Gleichfalls lassen sich synchrone, symmetrische oder auch proportionale Bewegungsabläufe leicht realisieren, wie sie z. B. für Spannbacken, Greifer oder Gleichläufe benötigt werden.

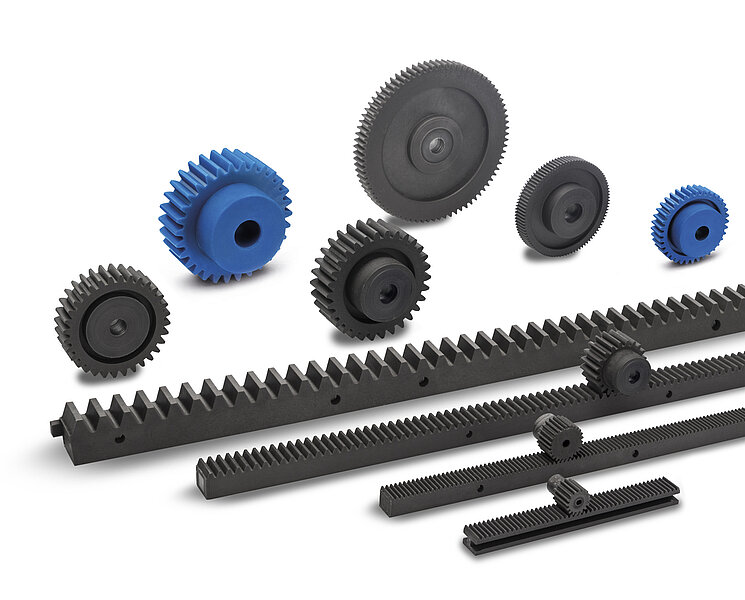

Unter Berücksichtigung des „Kleinen 1x1 der Verzahnungslehre“ hat der Normteilspezialist Ganter die Stirnzahnräder GN 7802 und Zahnstangen GN 7822 aus langlebigem und hoch belastbarem Polyamid eingeführt. Diese benötigen aufgrund ihres niedrigen Reibungskoeffizienten keine Schmierung und sind aus glasfaserverstärktem sowie FDA konformem Kunststoff hergestellt. Letzteres ermöglicht auch den Einsatz in lebensmittelnahen Bereichen. Zusätzlich sind die Komponenten sowohl in grauer als auch blauer Farbgebung erhältlich, was die visuelle Detektierbarkeit ermöglicht.

Die Polyamid-Zahnräder und -Zahnstangen von Ganter sind für Temperaturen bis 120 °C sowie für den Kontakt mit aggressiven Medien, wie Säure, Gase bzw. Salzwasser, ausgelegt. Im Vergleich zu Metallzahnrädern sind Kunststoffzahnräder leichter und leisten damit einen wesentlichen Beitrag, das Gewicht von Geräten, Anlagen und Maschinen zu reduzieren. Darüber hinaus sind sie preiswerter in der Beschaffung.

Die Zahnräder und Zahnstangen haben eine Evolventenverzahnung mit einem Eingriffswinkel von 20°. Die Stirnzahnräder GN 7802 werden von Ganter mit Modul 0,5 bis 3 angeboten. Die Polyamid-Zahnstangen GN 7822 sind mit Modul 1 bis 3 bestellbar und verfügen über einen Stahlkern, der unerwünschte Verformungen verhindert.
