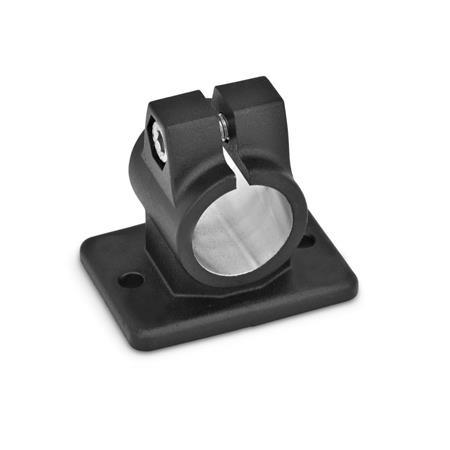

Die Klemmbohrungen der Flansch-Klemmverbinder GN 146.3 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
Flansch-Klemmverbinder GN 146.3 sind auch zum Anbau an Profilsystemen geeignet.
An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Aluminium
Zylinderschrauben DIN 912
Edelstahl, nichtrostend 1.4301
Sechskantmuttern DIN 985
Edelstahl, nichtrostend 1.4301
selbstsichernd durch Polyamidring
RoHS
| 2 | mit Edelstahl-Zylinderschraube DIN 912 |
| d1 Bohrung | k Klemm- länge | d2 | l1 | l2 | m | t | x1 | y1 | y2 | z Schraub- stelle | Zubehör empf. Klemmhebel GN 911 für z l3 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| B 20 | 40 | 6,5 | 62 | 40 | 30 | 7 | 52 | 70 | 53 | M8-25 | - |
| B 25 | 40 | 6,5 | 62 | 40 | 30 | 7 | 52 | 70 | 53 | M8-25 | 63 | 78 |
| B 30 | 40 | 6,5 | 62 | 40 | 30 | 7 | 52 | 70 | 53 | M8-25 | 63 | 78 |
| B 30 | 56 | 8,5 | 83 | 56 | 42 | 10 | 78 | 108 | 82 | M10-35 | - |
| B 32 | 56 | 8,5 | 83 | 56 | 42 | 10 | 78 | 108 | 82 | M10-35 | - |
| B 35 | 56 | 8,5 | 83 | 56 | 42 | 10 | 78 | 108 | 82 | M10-35 | 92 |
| B 40 | 56 | 8,5 | 83 | 56 | 42 | 10 | 78 | 108 | 82 | M10-35 | 78 | 92 |
