Produktfamilie: Edelstahl (697 Treffer) Sie sind hier: Produktübersicht  >  3.8 Verstellen, Bewegen mit Führungen, Spindeln und Rollen  >  Komponenten für Fördersysteme  >  GN 6475 Seitenführungen vorheriges Produkt nächstes Produkt

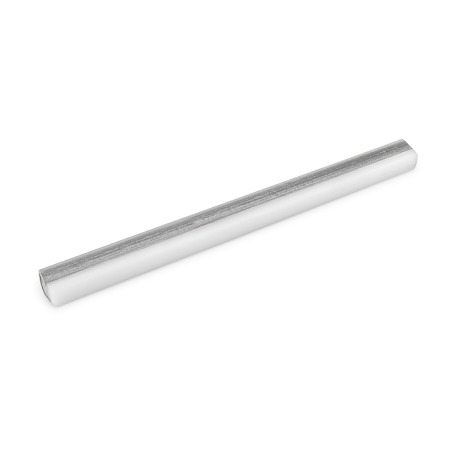

GN 6475 Seitenführungen Kunststoff, Führungskontur flach

Produktbild

GN 6475 Seitenführungen, Kunststoff, Führungskontur flach Werkstoff: HT - Polytetrafluorethylen h<sub>1</sub>: 12
Original design GLP / GLP-HT
Werkstoff: HT - Polytetrafluorethylen
h1: 12
GN 6475 Seitenführungen, Kunststoff, Führungskontur flach Werkstoff: HT - Polytetrafluorethylen h<sub>1</sub>: 12 GN 6475 Seitenführungen, Kunststoff, Führungskontur flach Werkstoff: PE - Polyethylen h<sub>1</sub>: 12 GN 6475 Seitenführungen, Kunststoff, Führungskontur flach Werkstoff: PE - Polyethylen h<sub>1</sub>: 32
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Normblatt GN 6475 Diese Seite drucken Highlights - Komponenten für Fördersysteme Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Hinweis

Seitenführungen GN 6475 werden seitlich an Förderstrecken angebaut und ermöglichen das beschädigungsfreie, gleitende Führen von Fördergut.

Aufgrund der verwendeten Werkstoffe sind die Seitenführungen für den Einsatz in korrosiven Umgebungsbedingungen optimal geeignet. Die Befestigung erfolgt über das trapezförmige Halteprofil mit Seitenführungsklemmen GN 6475.3, GN 6475.4 oder GN 6475.5.

Die Lieferung der Seitenführungen erfolgt in Verpackungseinheiten zu je 2 Stück. Sie können beliebig gekürzt werden.

Ausführung

Führungsprofil

  • Kunststoff, PolyethylenPE
    • Einsatztemperatur -20 °C bis +90 °C
    • schlagfest
    • weiß
  • Kunststoff, PolytetrafluorethylenHT (PTFE)
    • Einsatztemperatur -200 °C bis +260 °C
    • schlagfest
    • weiß

Halteprofil
Edelstahl 1.4301

RoHS

Technische Zeichnung

3D
GN 6475 Seitenführungen, Kunststoff, Führungskontur flach Skizze
Technische Zeichnung ausblenden
GN 6475 Seitenführungen, Kunststoff, Führungskontur flach Skizze

Artikelvarianten / Tabelle

Form

THalteprofil trapezförmig
Spalten ein-/ausblenden
h1
Nennmaß
Istmaß		Länge lb1h2b2Verpackungseinheit
1211,6150030001817-2
32*31,71500300021177,62
* nur in PE lieferbar

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Form

Nennmaß h1
Länge l
Breite b1
Werkstoff


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
45,49 €
zzgl. ges. Mehrwertsteuer 8,64 €
brutto 54,13 €
Sofort lieferbar
ELESA Code: 419204
Beschreibung: GLP-12-1500
Verpackungseinheit: 2 St.
Bitte beachten Sie, dass dieser Artikel nur als vielfaches der Verpackungseinheit bestellt werden kann.
Gewicht: 1,040 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
39269097
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Erklärvideo für CAD-Downloads Informationen zu CAD-Downloads
Als Favorit speichern
Produkt empfehlen

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7.00 bis 17.30 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 6475-T-12-1500-18-PEGN 6475-T-12-1500-18-HTGN 6475-T-12-3000-18-PEGN 6475-T-12-3000-18-HTGN 6475-T-32-1500-21-PEGN 6475-T-32-3000-21-PE
