Produktfamilie: Hygienic Design (31 Treffer) Sie sind hier: Produktübersicht > 3.2 Befestigen, Positionieren, Nivellieren mit Schraub-, Klemm- und Auflageelementen > Augenschrauben, Passschrauben, Druckschrauben > GN 1581 Schrauben vorheriges Produkt nächstes Produkt

GN 1581 Schrauben Edelstahl, niedriger Kopf, Hygienic Design

Produktbild

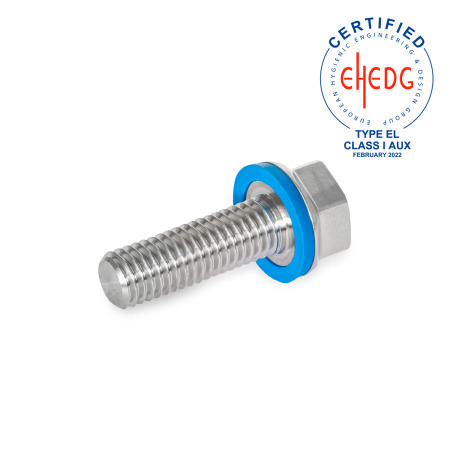

GN 1581 Schrauben, Edelstahl, niedriger Kopf, Hygienic Design Oberfläche: MT - mattiert (Ra < 0,8 µm)
Werkstoff (Dichtring): E - EPDM

Oberfläche: MT - mattiert (Ra < 0,8 µm)
Werkstoff (Dichtring): E - EPDM

GN 1581 Schrauben, Edelstahl, niedriger Kopf, Hygienic Design Oberfläche: MT - mattiert (Ra < 0,8 µm)
Werkstoff (Dichtring): E - EPDM

GN 1581 Schrauben, Edelstahl, niedriger Kopf, Hygienic Design Oberfläche: MT - mattiert (Ra < 0,8 µm)
Werkstoff (Dichtring): F - FKM

GN 1581 Schrauben, Edelstahl, niedriger Kopf, Hygienic Design Oberfläche: MT - mattiert (Ra < 0,8 µm)
Werkstoff (Dichtring): H - H-NBR

GN 1581 Schrauben, Edelstahl, niedriger Kopf, Hygienic Design Oberfläche: PL - poliert (Ra < 0,8 µm)
Werkstoff (Dichtring): E - EPDM

GN 1581 Schrauben, Edelstahl, niedriger Kopf, Hygienic Design Oberfläche: PL - poliert (Ra < 0,8 µm)
Werkstoff (Dichtring): F - FKM

GN 1581 Schrauben, Edelstahl, niedriger Kopf, Hygienic Design Oberfläche: PL - poliert (Ra < 0,8 µm)
Werkstoff (Dichtring): H - H-NBR

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

korrosionsbeständig
passgenau
umweltfreundlich

Alle Edelstahl-Produkte anzeigen

Produktfamilie Hygienic Design

Normelemente der Produktfamilie „Hygienic Design“ sind mit dem HD-Icon gekennzeichnet. Sie vereinen hohe Oberflächengüte, Totraumfreiheit, nichtschöpfende Außenflächen und gedichtete Anschraubbereiche. Ein auf FEM-Berechnungen basierendes Dichtungskonzept sorgt für zuverlässige Flächenpressung nach der Montage.

geeignet für den Einsatz in hygienisch sensiblen Bereichen
leichte und schnelle Reinigung
totraumfrei durch funktionale Dichtungen
zertifiziert nach den Richtlinien der EHEDG

Alle Hygienic Design-Produkte anzeigen

FDA konform

Normblatt GN 1581 Diese Seite drucken Informationen zu Hygienic Design Broschüre zu Hygienic Design EHEDG-Zertifikat Produktfamilie Hygienic Design Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Hinweis

Schrauben GN 1581 mit niedrigem Kopf sind für den Einsatz in Hygienebereichen vorgesehen. Die Ausführungen mit Dichtring H und E sind zusätzlich nach den Richtlinien der EHEDG zertifiziert. Die gedichtete Flanschfläche ermöglicht eine totraumfreie Befestigung von Bauteilen. Die hohe Oberflächengüte sowie große Eckradien und geschlossene Flächen verhindern das Anhaften von Schmutz bzw. erleichtern die Reinigung.

Ausführung

Schraube
Edelstahl 1.4404 (A4)

mattiert (Ra < 0,8 µm)MT
poliert (Ra < 0,8 µm)PL

Dichtring

H-NBRH
Einsatztemperatur -25 °C bis +150 °C
EPDME
Einsatztemperatur -40 °C bis +120 °C
FKMF
Einsatztemperatur -5 °C bis +200 °C
blau
Härte 85 ±5 Shore A
FDA-konform

RoHS

Zubehör

Dichtringe GN 7600

Technische Zeichnung

GN 1581 Schrauben, Edelstahl, niedriger Kopf, Hygienic Design Skizze

Technische Zeichnung ausblenden

GN 1581 Schrauben, Edelstahl, niedriger Kopf, Hygienic Design Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden

d₁	l₁ ohne Schaft				mit Schaft					d₂	d₃	k	l₂	sw

M 4	8	10	12	-	16	20	25	30	-	10	10,8	6,5	14	7
M 5	10	16	-	-	20	25	30	35	40	11	11,8	7	16	8
M 6	12	16	20	25	30	35	40	50	-	13	13,8	7,5	18	10
M 8	16	20	25	30	40	50	60	-	-	16	16,8	8,5	22	13
M 10	20	25	30	-	40	50	60	-	-	19	19,8	9,5	26	16
M 12	25	30	-	-	40	50	60	-	-	22	22,8	11	30	18
M 16	30	40	-	-	50	60	70	-	-	28	28,8	13	38	22
M 20	40	-	-	-	60	-	-	-	-	34	34,8	15	46	27
