GN 22892 Schwerlastrollen Polyamid, schwere Ausführung

Produktbild

Original design RE.F8-WH

Lagerart: K - Kugellager
Form (Gehäuse): L - Lenkrolle mit Anschraubplatte
Kennzeichen: H - schwere Ausführung
Werkstoff (Gehäuse): ST - Stahlschweißkonstruktion

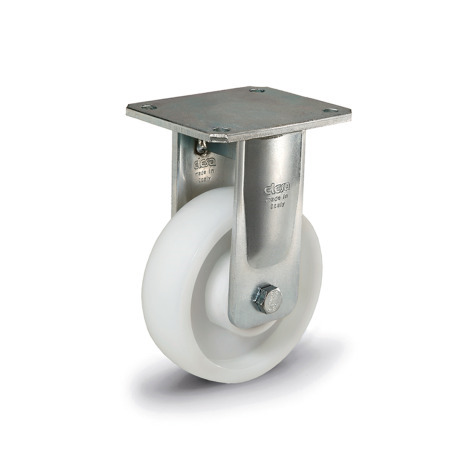

GN 22892 Schwerlastrollen, Polyamid, schwere Ausführung Lagerart: K - Kugellager
Form (Gehäuse): B - Bockrolle
Kennzeichen: H - schwere Ausführung
Werkstoff (Gehäuse): ST - Stahlschweißkonstruktion

GN 22892 Schwerlastrollen, Polyamid, schwere Ausführung Lagerart: K - Kugellager
Form (Gehäuse): LF - Lenkrolle mit Anschraubplatte, mit Feststeller
Kennzeichen: H - schwere Ausführung
Werkstoff (Gehäuse): ST - Stahlschweißkonstruktion

Normblatt GN 22892 Diese Seite drucken Allgemeine Hinweise und Bauartenübersicht Einsatzbedingungen und technische Hinweise Kunststoff-Eigenschaften

Produktbeschreibung

Hinweis

Schwerlastrollen GN 22892 werden in industriellen und öffentlichen Innenbereichen zum Verschieben von schweren Wagen eingesetzt.

Der Laufbelag der Räder bewirkt einen geringen Rollwiderstand bei guter Verschleiß- und Reißfestigkeit.

Der geringe Verschleiß der Kugellagerung erhöht die Lebensdauer, die Befestigung am Innenring kann axial spielfrei erfolgen.

Ausführung

Laufbelag / Radkörper
Kunststoff, Polyamid (PA)

einteilig
weiß
Härte 70 Shore D

Gehäuse
StahlschweißkonstruktionST, verzinkt

Drehkranz Lenkrolle

Axialkugel-/ Kegelrollenlager, fettgeschmiert
nachschmierbar

Einsatztemperatur -30 °C bis +80 °C

RoHS

Technische Zeichnung

GN 22892 Schwerlastrollen, Polyamid, schwere Ausführung Skizze

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Lagerart

K	Kugellager

Form (Gehäuse)

B	Bockrolle
L	Lenkrolle mit Anschraubplatte
LF	Lenkrolle mit Anschraubplatte, mit Feststeller

Kennzeichen

H	schwere Ausführung

Spalten ein-/ausblenden

d₁ Rad-Ø	b	d₂	h	l₁	l₂	l₃	m₁ Form B	Form L / LF	m₂	m₃	r	max. dynamische Traglast in N

125	45	11	182	135	110	51	80	73	87	105	157	6500
150	45	11	210	135	110	60	80	73	87	105	157	7500
200	50	11	252	135	110	70	80	73	87	105	157	9000

Artikelauswahl und -konfiguration

geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.

Spalten ein-/ausblenden

Norm	Fliesen	Asphalt	Kunstharz, Beton	unbefestigter Boden	Gitterrostboden	Boden mit Spänen	Boden mit Hindernissen

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

55,53 €

zzgl. ges. Mehrwertsteuer 10,55 €
brutto 66,08 €

Sofort lieferbar

ELESA Code: 449481

Beschreibung: RE.F8-125-PSL-WH

Gewicht: 2,280 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Zolltarifnummer

83022000

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €

Stück

Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.
