Sie sind hier: Produktübersicht > 3.10 Transportieren mit Rädern und Rollen > Schwerlastrollen > GN 22887 Schwerlastrollen vorheriges Produkt

GN 22887 Schwerlastrollen Laufbelag Polyurethan, Radkörper Gusseisen, sehr schwere Ausführung

Produktbild

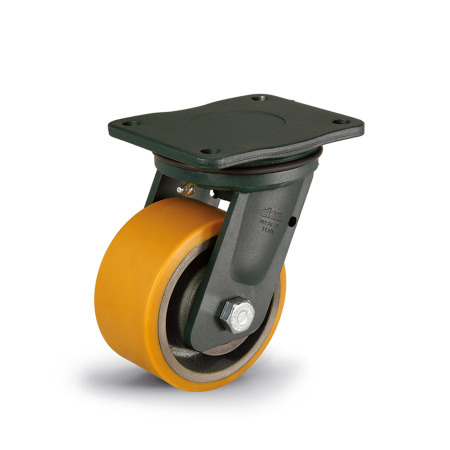

Original design RE.F4-WEH

Lagerart: K - Kugellager
Form (Gehäuse): L - Lenkrolle mit Anschraubplatte
Kennzeichen: E - sehr schwere Ausführung
Werkstoff (Gehäuse): ST - Stahlschweißkonstruktion

GN 22887 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Gusseisen, sehr schwere Ausführung Lagerart: K - Kugellager
Form (Gehäuse): B - Bockrolle
Kennzeichen: E - sehr schwere Ausführung
Werkstoff (Gehäuse): ST - Stahlschweißkonstruktion

GN 22887 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Gusseisen, sehr schwere Ausführung Lagerart: K - Kugellager
Form (Gehäuse): LF - Lenkrolle mit Anschraubplatte, mit Feststeller
Kennzeichen: E - sehr schwere Ausführung
Werkstoff (Gehäuse): ST - Stahlschweißkonstruktion

Normblatt GN 22887 Diese Seite drucken Allgemeine Hinweise und Bauartenübersicht Einsatzbedingungen und technische Hinweise Kunststoff-Eigenschaften

Produktbeschreibung

Hinweis

Schwerlastrollen GN 22887 werden in industriellen und öffentlichen Innenbereichen zum Verschieben von sehr schweren Lasten eingesetzt.

Der Laufbelag der Räder bewirkt einen geringen Rollwiderstand bei guter Verschleiß- und Reißfestigkeit.

Der geringe Verschleiß der Kugellagerung erhöht die Lebensdauer, die Befestigung am Innenring kann axial spielfrei erfolgen.

Ausführung

Laufbelag
Kunststoff, Polyurethan (PUR)

umgossen
gelb
Härte 92 Shore A

Radkörper
Gusseisen

Gehäuse

kunststoffbeschichtet, dunkelgrün
StahlschweißkonstruktionST

Drehkranz Lenkrolle

Axialkugel-/ Kegelrollenlager, fettgeschmiert
nachschmierbar

Einsatztemperatur -20 °C bis +80 °C

RoHS

Technische Zeichnung

GN 22887 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Gusseisen, sehr schwere Ausführung Skizze

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Lagerart

K	Kugellager

Form (Gehäuse)

B	Bockrolle
L	Lenkrolle mit Anschraubplatte
LF	Lenkrolle mit Anschraubplatte, mit Feststeller

Kennzeichen

E	sehr schwere Ausführung

Spalten ein-/ausblenden

d₁ Rad-Ø	b	d₂	h	l₁	l₂	l₃	m₁	m₂	r	max. dynamische Traglast in N

150	78	14	218	175	140	50	105	140	166	10000
200	78	14	275	175	140	65	105	140	166	16000
250	78	17	325	200	160	74	120	160	166	19000
300	78	17	365	200	160	81	120	160	166	23000

Artikelauswahl und -konfiguration

geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.

Spalten ein-/ausblenden

Norm	Fliesen	Asphalt	Kunstharz, Beton	unbefestigter Boden	Gitterrostboden	Boden mit Spänen	Boden mit Hindernissen

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

203,94 €

zzgl. ges. Mehrwertsteuer 38,75 €
brutto 242,69 €

Lieferzeit 3-7 Tage

ELESA Code: 451468

Beschreibung: RE.F4-150-PSL-WEH

Gewicht: 10,700 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Zolltarifnummer

83022000

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €

Stück

Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.
