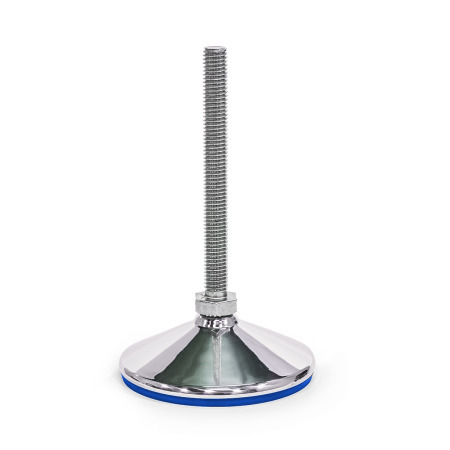

Stellfüße GN 17

Spindelvariante: S - ohne Mutter, Außensechskant unten

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

korrosionsbeständig
passgenau
umweltfreundlich

Alle Edelstahl-Produkte anzeigen

FDA konform

Normblatt GN 17 Diese Seite drucken Belastbarkeit von Stellfüßen GN 17 / GN 18 Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Stellfüße GN 17 sind für den Einsatz in aggressiven Umgebungen geeignet.

Die Ablaufschräge und die hohe Oberflächengüte des Fußtellers erleichtern die Reinigung und wirkt möglichen Ablagerungen entgegen. Die FDA-konforme und aufvulkanisierte Gummiauflage dichtet den Teller zur Aufstellfläche ab und macht den Einsatz der Füße z. B. im Lebensmittelbereich oder in der pharmazeutischen Industrie möglich.

Die Gelenkfüße werden montiert geliefert und sind nicht demontierbar.

Ausführung

Fußteller
Edelstahl 1.4301

Verstellspindel
Edelstahl 1.4305

Sechskantmutter ISO 4032
Edelstahl A2

Gummiauflage
Acrylnitril-Butadien-Kautschuk (NBR)

schwarz
FDA-konformer Werkstoff
Härte 85±5 Shore A
aufvulkanisiert

RoHS

Auf Anfrage

Gummiauflage in anderen Farben

S	ohne Mutter, Außensechskant unten
SK	mit Mutter, Außensechskant unten
T	ohne Mutter, Schlüsselfläche unten
TK	mit Mutter, Schlüsselfläche unten
V	ohne Mutter, Außensechskant oben und Schlüsselfläche unten
VK	mit Mutter, Außensechskant oben und Schlüsselfläche unten
W	mit Verstellhülse, abgedecktes Gewinde und Schlüsselfläche unten

d₁	d₂	l₁ Ausführung S / SK				Ausführung T / TK						l₂ Ausführung V / VK				l₃ Ausführung W

60	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
60	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-
60	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-
60	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	129	154	179	204
80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	131	156	181	206
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	155	180	205	255
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	179	229	279	-
100	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	133	158	183	208
100	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	157	182	207	257
100	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	181	231	281	-
120	M 20	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-
120	M 24	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-
120	M 30	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-

d₁	d₂	d₃	h₁	h₂	h₃	l₄	l₅	l₆	s	sw₁	sw₂	sw₄	sw₅	sw₆	w in °

60	M 8	-	31	-	-	-	-	-	2	17	-	-	-	-	32
60	M 10	-	31	-	-	-	-	-	2	17	-	-	-	-	32
60	M 12	-	31	-	-	-	-	-	2	17	-	-	-	-	32
60	M 16	24	-	37	33	45	45	29	2	-	12	10	12	20	32
80	M 8	-	33	-	-	-	-	-	2	17	-	-	-	-	26
80	M 10	-	33	-	-	-	-	-	2	17	-	-	-	-	26
80	M 12	-	33	-	-	-	-	-	2	17	-	-	-	-	26
80	M 16	24	-	39	35	45	45	29	2	-	12	10	12	20	26
80	M 20	30	-	39	36	56	56	36	2	-	15	13	16	24	26
80	M 24	35	-	41	38	67	67	42	2	-	19	17	20	30	26
100	M 8	-	35	-	-	-	-	-	2	17	-	-	-	-	22
100	M 10	-	35	-	-	-	-	-	2	17	-	-	-	-	22
100	M 12	-	35	-	-	-	-	-	2	17	-	-	-	-	22
100	M 16	24	-	41	37	45	45	29	2	-	12	10	12	20	22
100	M 20	30	-	41	38	56	56	36	2	-	15	13	16	24	22
100	M 24	35	-	43	40	67	67	42	2	-	19	17	20	30	22
120	M 20	-	-	43	-	-	-	-	2	-	15	-	-	-	20
120	M 24	-	-	46	-	-	-	-	2	-	19	-	-	-	20
120	M 30	-	-	50	-	-	-	-	2	-	24	-	-	-	20
