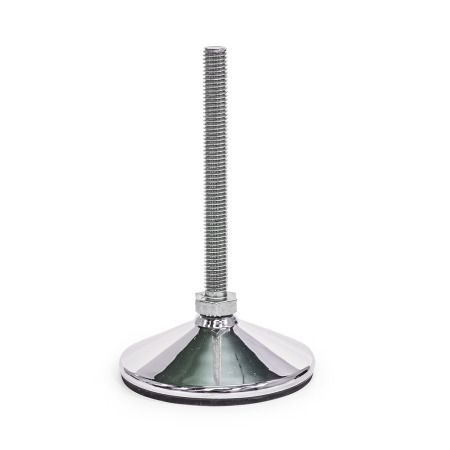

GN 17 Piedini di livellamento Acciaio INOX, conforme FDA

Versioni dei perni filettati: S - Senza dado, esagono esterno in basso

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

resistenti alla corrosione
adattamento preciso
rispettose dell'ambiente

Mostra tutti i prodotti in acciaio INOX

A norma FDA

Scheda Tecnica GN 17 Stampa questa pagina Carico nominale dei piedini di livellamento GN 17 / GN 18 Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I piedini di livellamento GN 17 sono adatti a essere utilizzati in ambienti aggressivi.

Le superfici inclinate per il deflusso dei liquidi e l'alta qualità superficiale della piastra base semplificano la pulizia e impediscono l'accumulo di polvere o sporco. Il fondo in gomma vulcanizzata approvato FDA sigilla la base contro la superficie di appoggio e consente di utilizzare i piedini ad esempio in impianti di trasformazione degli alimenti o nell'industria farmaceutica.

I piedini di livellamento vengono forniti montati e non possono essere smontati.

Specifiche

Piastra base
Acciaio INOX AISI 304

Perno filettato
Acciaio INOX AISI 303

Dado esagonale ISO 4032
Acciaio INOX

Cuscinetto in gomma
Gomma butadiene acrilonitrile (NBR)

Nero
Materiale conforme alla FDA
Durezza 85±5 Shore A
Vulcanizzata

RoHS

Su richiesta

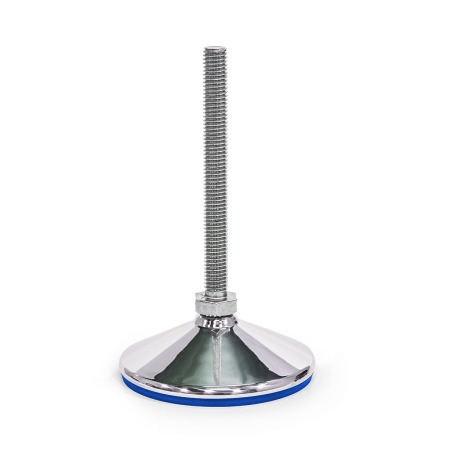

Cuscinetto in gomma disponibile in vari colori

GN 17 Piedini di livellamento, acciaio INOX AISI 304, conforme FDA disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo (piastra base)

C3	Finitura lucida, gomma vulcanizzata, nero

Versioni dei perni filettati

S	Senza dado, esagono esterno in basso
SK	Con dado, esagono esterno in basso
T	Senza dado, sede per chiave in basso
TK	Con dado, sede per chiave in basso
V	Senza dado, esagono esterno in alto e sede per chiave in basso
VK	Con dado, esagono esterno in alto e sede per chiave in basso
W	Con bussola regolabile, filettatura coperta e sede per chiave in basso

Mostra / Nascondi colonne

d₁	d₂	l₁ Versione S / SK				Versione T / TK						l₂ Versione V / VK				l₃ Versione W

60	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
60	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-
60	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-
60	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	129	154	179	204
80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	131	156	181	206
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	155	180	205	255
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	179	229	279	-
100	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	133	158	183	208
100	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	157	182	207	257
100	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	181	231	281	-
120	M 20	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-
120	M 24	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-
120	M 30	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-

Mostra / Nascondi colonne

d₁	d₂	d₃	h₁	h₂	h₃	l₄	l₅	l₆	s	A/F₁	A/F₂	A/F₄	A/F₅	A/F₆	w in °

60	M 8	-	31	-	-	-	-	-	2	17	-	-	-	-	32
60	M 10	-	31	-	-	-	-	-	2	17	-	-	-	-	32
60	M 12	-	31	-	-	-	-	-	2	17	-	-	-	-	32
60	M 16	24	-	37	33	45	45	29	2	-	12	10	12	20	32
80	M 8	-	33	-	-	-	-	-	2	17	-	-	-	-	26
80	M 10	-	33	-	-	-	-	-	2	17	-	-	-	-	26
80	M 12	-	33	-	-	-	-	-	2	17	-	-	-	-	26
80	M 16	24	-	39	35	45	45	29	2	-	12	10	12	20	26
80	M 20	30	-	39	36	56	56	36	2	-	15	13	16	24	26
80	M 24	35	-	41	38	67	67	42	2	-	19	17	20	30	26
100	M 8	-	35	-	-	-	-	-	2	17	-	-	-	-	22
100	M 10	-	35	-	-	-	-	-	2	17	-	-	-	-	22
100	M 12	-	35	-	-	-	-	-	2	17	-	-	-	-	22
100	M 16	24	-	41	37	45	45	29	2	-	12	10	12	20	22
100	M 20	30	-	41	38	56	56	36	2	-	15	13	16	24	22
100	M 24	35	-	43	40	67	67	42	2	-	19	17	20	30	22
120	M 20	-	-	43	-	-	-	-	2	-	15	-	-	-	20
120	M 24	-	-	46	-	-	-	-	2	-	19	-	-	-	20
120	M 30	-	-	50	-	-	-	-	2	-	24	-	-	-	20
