Stellfüße GN 44

d₁	d₂	l₁ Ausführung S / SK	Ausführung T / TK	d₃	h₁	h₃	h₄	h₆	m	s	sw₁	sw₂

40	M 8	40	50	63	-	-	-	-	-	-	-	5,4	2	11	-	3,5	30	1,5	17	-
40	M 10	50	60	80	100	-	-	-	-	-	-	5,4	2	11	-	3,5	30	1,5	17	-
40	M 12	60	80	100	125	-	-	-	-	-	-	5,4	2	11	-	3,5	30	1,5	17	-
40*	M 16	-	-	-	-	75	100	125	150	200	250	5,4	2	-	17	3,5	30	1,5	-	12
50	M 8	40	50	63	-	-	-	-	-	-	-	6,6	2,5	11	-	4	38	2	17	-
50	M 10	50	60	80	100	-	-	-	-	-	-	6,6	2,5	11	-	4	38	2	17	-
50	M 12	60	80	100	125	-	-	-	-	-	-	6,6	2,5	11	-	4	38	2	17	-
50	M 16	-	-	-	-	75	100	125	150	200	250	6,6	2,5	-	17	4	38	2	-	12
60	M 8	40	50	63	-	-	-	-	-	-	-	6,6	2,5	11	-	4,5	48	2	17	-
60	M 10	50	60	80	100	-	-	-	-	-	-	6,6	2,5	11	-	4,5	48	2	17	-
60	M 12	60	80	100	125	-	-	-	-	-	-	6,6	2,5	11	-	4,5	48	2	17	-
60	M 16	-	-	-	-	75	100	125	150	200	250	6,6	2,5	-	17	4,5	48	2	-	12
80	M 8	40	50	63	-	-	-	-	-	-	-	8,5	3	12	-	5	64	2	17	-
80	M 10	50	60	80	100	-	-	-	-	-	-	8,5	3	12	-	5	64	2	17	-
80	M 12	60	80	100	125	-	-	-	-	-	-	8,5	3	12	-	5	64	2	17	-
80	M 16	-	-	-	-	75	100	125	150	200	250	8,5	3	-	18	5	64	2	-	12
80	M 20	-	-	-	-	75	100	125	150	200	250	8,5	3	-	19	5	64	2	-	15
80	M 24	-	-	-	-	100	125	150	200	300	-	8,5	3	-	22	5	64	2	-	19

d₁	d₂	Statische Belastbarkeit in kN Ausführung S / SK	Statische Belastbarkeit in kN Ausführung T / TK

40	M 8	8	-
40	M 10	12	-
40	M 12	12	-
40	M 16	-	12
50	M 8	8	-
50	M 10	14	-
50	M 12	14	-
50	M 16	-	14
60	M 8	8	-
60	M 10	14	-
60	M 12	16	-
60	M 16	-	16
80	M 8	8	-
80	M 10	14	-
80	M 12	20	-
80	M 16	-	20
80	M 20	-	20
80	M 24	-	22

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

4,34 €

zzgl. ges. Mehrwertsteuer 0,82 €
brutto 5,16 €

Sofort lieferbar

Gewicht: 0,062 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Zolltarifnummer

73269098

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €

Stück

Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.

CAD-Daten

Weitere Datenformate

Informationen zu CAD-Downloads

Als Favorit speichern

D0	ohne Gummiauflage
B0	ohne Gummiauflage, mit 2 Befestigungsbohrungen
D1	mit Gummiauflage, aufgeklipst, schwarz
D3	mit Gummiauflage, aufvulkanisiert, schwarz

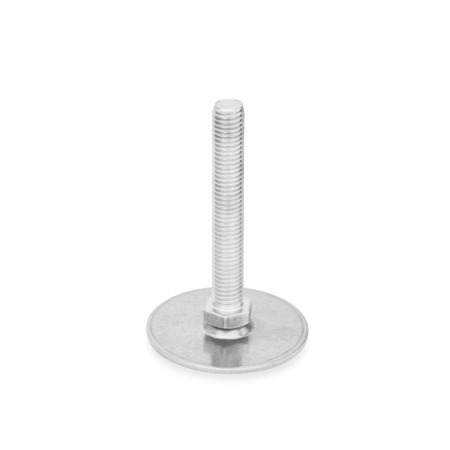

S	ohne Mutter, Außensechskant unten
SK	mit Mutter, Außensechskant unten
T	ohne Mutter, Schlüsselfläche unten
TK	mit Mutter, Schlüsselfläche unten

GN 44 Stellfüße Edelstahl
