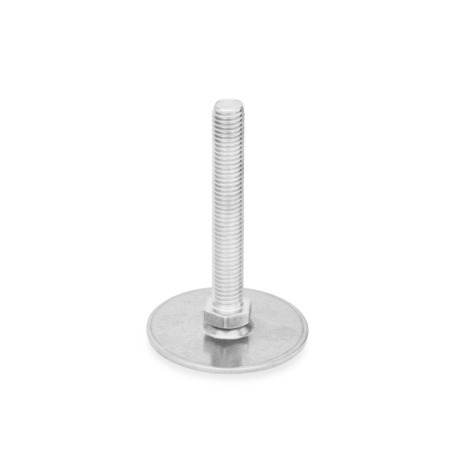

Piedini di livellamento GN 44

Tipo (base): D0 - Senza disco antiscivolo
Versione (vite): S - Senza dado, esagono esterno in basso

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

resistenti alla corrosione
adattamento preciso
rispettose dell'ambiente

Mostra tutti i prodotti in acciaio INOX

Scheda Tecnica GN 44 Stampa questa pagina Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I piedini di livellamento GN 44 sono destinati all'uso in ambienti aggressivi. Combinando le varie versioni di piastra base e albero regolabile, questi piedini di livellamento possono essere utilizzati in qualunque situazione.

La piastra base con fondo in gomma protegge le superfici sensibili e riduce lo scivolamento laterale. Il tipo B0 può anche essere fissato alla superficie di montaggio attraverso due fori.

I piedini di livellamento vengono forniti completamente assemblati e non sono rimovibili.

Specifiche

Piastra base
Acciaio INOX

AISI 316 L
Liscio, rettificato

Stelo filettato
Acciaio INOX AISI 316 L

Dado esagonale ISO 4032
Acciaio INOX

Calotta in gomma

Con aggancio a clip
Nero, TPE (Santoprene^®)
≈ 80 Shore A

Disco antiscivolo

Vulcanizzata
Nero, NBR (Perbunan^®)
70±5 Shore A

RoHS

D0	Senza disco antiscivolo
B0	Senza disco antiscivolo, con 2 fori di montaggio
D1	Con disco antiscivolo, con aggancio a clip, colore nero
D3	Con disco antiscivolo, vulcanizzata, colore nero

S	Senza dado, esagono esterno in basso
SK	Con dado, esagono esterno in basso
T	Senza dado, sede per chiave in basso
TK	Con dado, sede per chiave in basso

d₁	d₂	l₁ Versione S / SK				Versione T / TK						d₃	h₁	h₃	h₄	h₆	m	s	A/F₁	A/F₂

40	M 8	40	50	63	-	-	-	-	-	-	-	5,4	2	11	-	3,5	30	1,5	17	-
40	M 10	50	60	80	100	-	-	-	-	-	-	5,4	2	11	-	3,5	30	1,5	17	-
40	M 12	60	80	100	125	-	-	-	-	-	-	5,4	2	11	-	3,5	30	1,5	17	-
40*	M 16	-	-	-	-	75	100	125	150	200	250	5,4	2	-	17	3,5	30	1,5	-	12
50	M 8	40	50	63	-	-	-	-	-	-	-	6,6	2,5	11	-	4	38	2	17	-
50	M 10	50	60	80	100	-	-	-	-	-	-	6,6	2,5	11	-	4	38	2	17	-
50	M 12	60	80	100	125	-	-	-	-	-	-	6,6	2,5	11	-	4	38	2	17	-
50	M 16	-	-	-	-	75	100	125	150	200	250	6,6	2,5	-	17	4	38	2	-	12
60	M 8	40	50	63	-	-	-	-	-	-	-	6,6	2,5	11	-	4,5	48	2	17	-
60	M 10	50	60	80	100	-	-	-	-	-	-	6,6	2,5	11	-	4,5	48	2	17	-
60	M 12	60	80	100	125	-	-	-	-	-	-	6,6	2,5	11	-	4,5	48	2	17	-
60	M 16	-	-	-	-	75	100	125	150	200	250	6,6	2,5	-	17	4,5	48	2	-	12
80	M 8	40	50	63	-	-	-	-	-	-	-	8,5	3	12	-	5	64	2	17	-
80	M 10	50	60	80	100	-	-	-	-	-	-	8,5	3	12	-	5	64	2	17	-
80	M 12	60	80	100	125	-	-	-	-	-	-	8,5	3	12	-	5	64	2	17	-
80	M 16	-	-	-	-	75	100	125	150	200	250	8,5	3	-	18	5	64	2	-	12
80	M 20	-	-	-	-	75	100	125	150	200	250	8,5	3	-	19	5	64	2	-	15
80	M 24	-	-	-	-	100	125	150	200	300	-	8,5	3	-	22	5	64	2	-	19

d₁	d₂	Carico statico in kN Versione S / SK	Carico statico in kN Versione T / TK

40	M 8	8	-
40	M 10	12	-
40	M 12	12	-
40	M 16	-	12
50	M 8	8	-
50	M 10	14	-
50	M 12	14	-
50	M 16	-	14
60	M 8	8	-
60	M 10	14	-
60	M 12	16	-
60	M 16	-	16
80	M 8	8	-
80	M 10	14	-
80	M 12	20	-
80	M 16	-	20
80	M 20	-	20
80	M 24	-	22

GN 44 Piedini di livellamento Acciaio INOX AISI 316 L
