GN 7430 Befestigungsmuttern Messing, für Hydraulikkomponenten

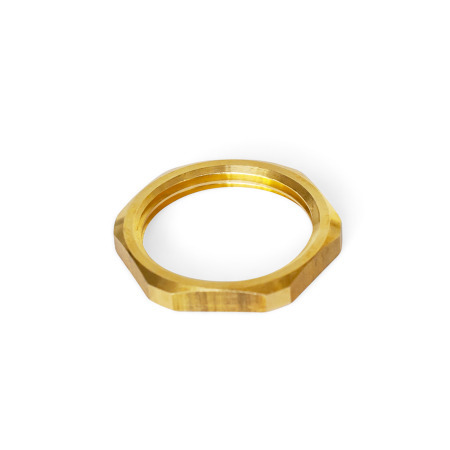

Produktbild

GN 7430 Befestigungsmuttern, Messing, für Hydraulikkomponenten Werkstoff: MS - Messing

Normblatt GN 7430 Diese Seite drucken

Produktbeschreibung

Hinweis

Mit Befestigungsmuttern GN 7430 werden beispielsweise Be- und Entlüftungselemente, Ölschaugläser oder Verschlussschrauben befestigt, wenn die Wandstärke zum Einbringen eines Gewindes zu gering ist oder dieses zur Fertigungsvereinfachung vermieden werden soll.

Das ausreichend groß gestaltete Sechskant-Profil ist nur auf einer Seite gefast, wodurch sich die Auflagefläche und die Gewindelänge vergrößert.

Ausführung

MessingMS
blank

RoHS

Technische Zeichnung

GN 7430 Befestigungsmuttern, Messing, für Hydraulikkomponenten Skizze

Technische Zeichnung ausblenden

GN 7430 Befestigungsmuttern, Messing, für Hydraulikkomponenten Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden

d₁	b	d₂ +0,3 empfohlener Bohrungs-Ø	e ≈	s

M 12 x 1,5	3	12	17,5	16
M 14 x 1,5	3	14	19,5	18
M 16 x 1,5	3	16	23	21
M 20 x 1,5	4	20	26	24
M 26 x 1,5	4	26	32,5	30
M 27 x 1,5	4	27	34,5	32
M 33 x 1,5	5	33	44,5	41
M 40 x 1,5	5	40	50,5	46
M 42 x 1,5	5	42	54,5	50

Spalten ein-/ausblenden

d₁	b	d₂ +0,3 empfohlener Bohrungs-Ø	e ≈	s

G 1/4	3	13,2	17,5	16
G 3/8	3	16,7	23	21
G 1/2	4	21	26	24
G 3/4	4	26,5	32,5	30
G 1	5	33,3	44,5	41
G 1 1/4	5	42	50,5	46
G 1 1/2	6	47,9	61	55
G 2	6	59,7	72	65
-	-	-	-	-
