Les accouplements établissent une liaison entre les arbres d'entraînement et les arbres récepteurs afin de transmettre le mouvement rotatif et le couple moteur. Ils sont par exemple utilisés pour associer les arbres moteurs et les transmissions dans un mécanisme d'entraînement unique.
Outre la fonction première de transmission du couple, les accouplements remplissent d'autres tâches importantes :
- La compensation des décalages et des désalignements d'arbre
- L'absorption des erreurs de faux-rond et des mouvements axiaux
- L'amortissement des vibrations et des chocs
Les accouplements sont utilisés dans un très large éventail d'applications. Leur champ d'application va du simple entraînement aux applications complexes de contrôle, de régulation et de mesure
Wellen unterliegen, wie alle mechanischen Bauteile, Fertigungs- oder Montagetoleranzen, die sich selbst mit großem technischem Aufwand im Regelfall nicht vollständig eliminieren lassen.
Bleiben diese Abweichungen konstruktiv unberücksichtigt, kommt es zu Vibrationen, Laufgeräuschen, Verschleiß oder Beschädigungen der Wellen und deren Lagerungen.
Geeignete Wellenkupplungen sind nicht nur in der Lage, Versatz und Lauffehler effektiv auszugleichen, sie vereinfachen auch die Montage erheblich und reduzieren damit den Gesamtaufwand.

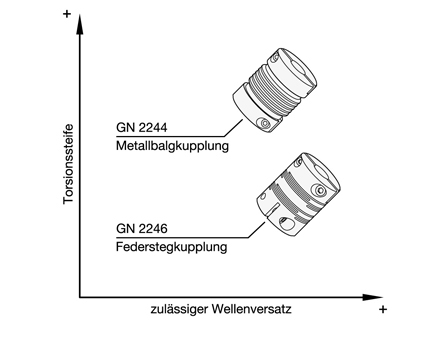

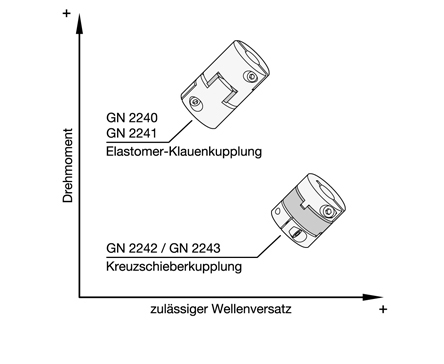

Wellenversatz und Lauffehler können unterschiedlich ausgeprägt sein und sollten bei der Wahl der geeigneten Wellenkupplung unbedingt berücksichtigt werden.
Wellen unterliegen, wie alle mechanischen Bauteile, Fertigungs- oder Montagetoleranzen, die sich selbst mit großem technischen Aufwand im Regelfall nicht vollständig eliminieren lassen. Wellenkupplungen können diese Fehlausrichtungen ausgleichen und dabei trotzdem noch das nötige Drehmoment übertragen.
Überschreiten die Fehlausrichtungen allerdings die zulässigen Werte, treten Vibrationen auf, die die Lebensdauer der Wellenkupplung schnell verkürzen können. Daher darf der tatsächliche Wellenversatz keinesfalls größer als die angegebenen zulässigen Werte sein.
Die im Normblatt angegebenen zulässigen Wellenversatz-Werte berücksichtigen nur die radiale, winklige oder axiale Fehlausrichtung. Bei kombinierten Fehlausrichtungen mit zwei oder mehr Fehlern reduziert sich jeder zulässige Wert auf die Hälfte des im Normblatt angegebenen Wertes.
Generell empfiehlt es sich, die Fehlausrichtungen auf maximal ein Drittel des zulässigen Werts im Normblatt zu begrenzen. Denn Wellenfehlausrichtungen entstehen nicht nur bei der Montage, sie treten häufig erst während des Betriebs auf, beispielsweise als Folge von Vibration, Wärmeausdehnung oder Lagerverschleiß.
Nenndrehmoment
Das Drehmoment, das die Wellenkupplung kontinuierlich übertragen kann. Dieser Wert berücksichtigt Lastschwankungen während des Betriebs, sodass bei der Auswahl der Wellenkupplung keine Reduzierung des Nenndrehmoments erforderlich ist (ausgenommen Kreuzschieberkupplungen). Die Wellenkupplung sollte so ausgewählt werden, dass das im Dauerbetrieb erzeugte Lastdrehmoment das Nenndrehmoment nicht überschreitet.
Maximales Drehmoment
Das Drehmoment, das die Wellenkupplung kurzfristig übertragen kann.
Drehzahl
Die maximale Drehzahl der Wellenkupplung wurde basierend auf der Umfangsgeschwindigkeit 33 m/s berechnet. Tests haben bestätigt, dass bei dieser Drehzahl die Wellenkupplung nicht beschädigt wird.
Trägheitsmoment (Drehmasse)
Gibt die Trägheit bzw. den Drehwiderstand der Wellenkupplung bei der Drehung um die eigene Achse an. Je geringer das Trägheitsmoment ist, desto kleiner ist das Lastdrehmoment bei Start und Stopp des Motors.
Statische Torsionssteife
Die statische Torsionssteife gibt an, um wie viel Grad sich eine Wellenkupplung in Abhängigkeit von dem eingeleiteten Drehmoment verdreht. Üblicherweise wird die Torsionssteife in Drehmoment pro Bogenmaß (Nm/rad) angegeben. Um die Auslegung zu erleichtern, lässt sich die Torsionssteife auch in Grad pro Nm umrechnen.
Dabei gilt:
2π rad = 360° → 1 rad = 360°/2π = 180°/π ≈ 57,3°
Beispiel:
Wellenkupplung mit einer Torsionssteife von 500 Nm/rad = 500 Nm/57,3° → Kehrwert 57,3°/500 Nm ≈ 0,1146°/1 Nm
Schlupf-Drehmoment
Das Schlupf-Drehmoment bezeichnet das Drehmoment, bei dem die Welle aus der Klemmnabe herauszurutschen beginnt. Dabei wird vorausgesetzt, dass die Klemmnabe mit dem jeweils vorgegebenen Schraubenanzugsdrehmoment montiert wurde.
Die in der Tabelle angegebenen Schlupf-Drehmomente beruhen auf Versuchsreihen. Diesen liegt eine Wellentoleranz h7, eine Wellenhärte 34-40 HRC und das für die Klemmnabe in der Tabelle angegebene Schraubenanzugsdrehmoment zugrunde.
Das Lastdrehmoment muss kleiner als das Schlupf-Drehmoment an der Wellenkupplung ausgelegt sein. Es sollte zudem berücksichtigt werden, dass die in der Tabelle angegebenen Schlupf-Drehmomente kleiner als die maximal angegebenen Drehmomente sind. Ist kein Schlupf-Drehmoment angegeben, dann kann das maximale Drehmoment erreicht werden.
Weil sich das Schlupf-Drehmoment durch die Einsatzbedingungen ändert, sollte die Eignung der gewählten Wellenkupplung unter realen Bedingungen getestet werden.
Temperaturkorrekturfaktoren
Beträgt die Umgebungstemperatur mehr als 30 °C, sind das Nenndrehmoment sowie das maximale Drehmoment entsprechend der Temperaturkorrekturfaktoren anzupassen.
Statische Torsionssteife und Temperatur
Die Schaubilder zeigen die Veränderung der statischen Torsionssteife innerhalb der zulässigen Betriebstemperatur unter der Annahme, dass die statische Torsionssteife bei einer Temperatur von 20 °C gleich 100 Prozent beträgt. Bei zunehmender Temperatur reduziert sich die Torsionssteife der Wellenkupplungen.
Rückstellkraft - Exzentrizität
Bei exzentrischen Einbaulagen der Wellenenden versucht die Wellenkupplung stets in ihre Ruhelage zurückzukehren. Die dabei wirkende Kraft wird als Rückstellkraft bezeichnet.
Verbaut man die Wellenkupplungen mit möglichst geringer Exzentrizität, treten geringere exzentrische Rückstellkräfte auf.
Außerdem reduziert sich die auf das Wellenlager wirkende Kraft.
Die Schaubilder zeigen den Zusammenhang zwischen der Kraft und der Exzentrizität.
Rückstellkraft - Druck
Steht die Wellenkupplung unter Kompression in axialer Richtung, also unter Druckbelastung, so strebt sie zur Rückstellung in Ruhelage. Die der Druckbelastung entgegenwirkende Kraft bezeichnet man als Rückstellkraft.
Je geringer die Kompression einer Wellenkupplung ist, desto geringer fällt die Rückstellkraft sowie die axial wirkende Kraft aus. Dies ist bei der Dimensionierung der Wellenkupplung unbedingt zu beachten.
Die Schaubilder zeigen den Zusammenhang zwischen der Kraft und der Kompression.
