GN 820.3 Schnellspanner Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß

Produktbild

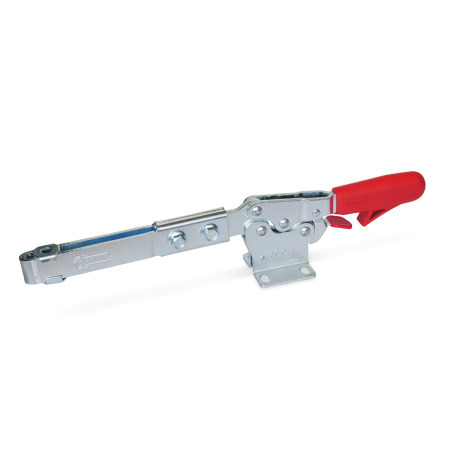

GN 820.3 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß, mit verlängertem Spannarm Form: ULC - Spannarm verlängert, mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1

Form: ULC - Spannarm verlängert, mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1

GN 820.3 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß, mit verlängertem Spannarm Form: ULC - Spannarm verlängert, mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1

GN 820.3 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß, mit verlängertem Spannarm Form: UL - Spannarm verlängert, mit Langloch und 2 Flankenscheiben

Normblatt GN 820.3 Diese Seite drucken Allgemeine Hinweise zu Schnellspannern

Produktbeschreibung

Hinweis

Schnellspanner GN 820.3 sind in der Spannstellung gegen unbedachtes oder durch Vibrationen verursachtes Lösen verriegelt. Zum Lösen wird die Verriegelung per Einhandbedienung aufgehoben.

Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzter Richtung. In Spannstellung befindet sich der Betätigungshebel in horizontaler Position. Die geringe Bauhöhe in der Spannstellung zeichnet diese Spanner zusätzlich aus.

Schnellspanner nehmen in der Form UL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form ULC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Ausführung

Stahl
- Einsatzstahl C 10
  verzinkt, blau passiviert
- Lagerbolzen vergütet
- Lagerbuchsen einsatzgehärtet

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

Andrückschraube GN 708.1, Form A
- Stahl, verzinkt, blau passiviert
- Gummi-Druckstück 85 Shore A

RoHS

Zubehör

Halter für Andrückschrauben GN 801
Spannarmverbreiterungen GN 801.1
Spannarmverbreiterungen GN 801.2

Technische Zeichnung

GN 820.3 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß, mit verlängertem Spannarm Skizze

Technische Zeichnung ausblenden

GN 820.3 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß, mit verlängertem Spannarm Skizze

Artikelvarianten / Tabelle

Form

UL	Spannarm verlängert, mit Langloch und 2 Flankenscheiben
ULC	Spannarm verlängert, mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1

Spalten ein-/ausblenden

Größe	F_H in N Haltekraft	a ≈	b₁	b₂	b₃	d₁	d₂	h₁ ≈	h₂	h₃	h₄	h₅ max.

130	600	67,5	36	40	6,3	M 6	5,6	51	30,5	16	25,5	14
230	1100	71,5	44	44	8,2	M 8	6,6	61,5	36,5	18	30	12,5

Spalten ein-/ausblenden

Größe	l₁ ≈	l₂ ≈	l₃ ≈	l₄	m₁	m₂	m₃	r	s	w Verstell- weg

130	250	171	133	55	26	22,4	28,4	141	2,5	17,5
230	283	196	152,5	68	26	26	31,5	158,5	3	20
