Sie sind hier: Produktübersicht > 2.4 Spannen mit Spannmechanik > Schnellspanner > GN 820.4 Schnellspanner vorheriges Produkt nächstes Produkt

GN 820.4 Schnellspanner Stahl, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß

Produktbild

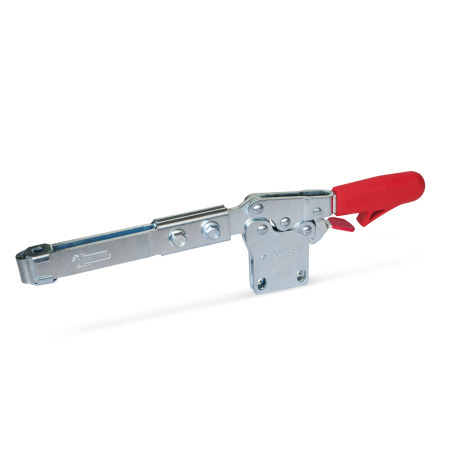

GN 820.4 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß, mit verlängertem Spannarm Form: VL - Spannarm verlängert mit Langloch und 2 Flankenscheiben

Form: VL - Spannarm verlängert mit Langloch und 2 Flankenscheiben

GN 820.4 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß, mit verlängertem Spannarm Form: VL - Spannarm verlängert mit Langloch und 2 Flankenscheiben

GN 820.4 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß, mit verlängertem Spannarm Form: VLC - Spannarm verlängert mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1

Normblatt GN 820.4 Diese Seite drucken Allgemeine Hinweise zu Schnellspannern

Produktbeschreibung

Hinweis

Schnellspanner GN 820.4 sind in der Spannstellung gegen unbedachtes oder durch Vibrationen verursachtes Lösen verriegelt. Zum Lösen wird die Verriegelung per Einhandbedienung aufgehoben.

Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzter Richtung. In Spannstellung befindet sich der Betätigungshebel in horizontaler Position. Die geringe Bauhöhe in der Spannstellung zeichnet diese Spanner zusätzlich aus.

Schnellspanner nehmen in der Form VL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form VLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Ausführung

Stahl
- Einsatzstahl C 10
  verzinkt, blau passiviert
- Lagerbolzen vergütet
- Lagerbuchsen einsatzgehärtet

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

Andrückschraube GN 708.1, Form A
- Stahl, verzinkt, blau passiviert
- Gummi-Druckstück 85 Shore A

RoHS

Zubehör

Halter für Andrückschrauben GN 801
Spannarmverbreiterungen GN 801.1
Spannarmverbreiterungen GN 801.2

Technische Zeichnung

GN 820.4 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß, mit verlängertem Spannarm Skizze

Technische Zeichnung ausblenden

GN 820.4 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß, mit verlängertem Spannarm Skizze

Artikelvarianten / Tabelle

Form

VL	Spannarm verlängert mit Langloch und 2 Flankenscheiben
VLC	Spannarm verlängert mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1

Spalten ein-/ausblenden

Größe	F_H in N Haltekraft	a ≈	b₁	b₂	b₃	b₄	d₁	d₂	h₁ ≈	h₂	h₃

130	600	67,5	36	10	5	6,3	M 6	5,6	64,5	44	16
230	1100	71,5	44	12	6	8,2	M 8	6,6	75,5	51	18

Spalten ein-/ausblenden

Größe	h₄	h₅ max.	l₁ ≈	l₂ ≈	l₃ ≈	l₄	m₁	m₂	m₃	r ≈	w Verstell- weg

130	25,5	27,5	250	171	133	55	26	5,8	8,8	141	17,5
230	30	27	283	196	152,5	68	26	6,5	9	158,5	20
