Lukitsimet GN 820.3

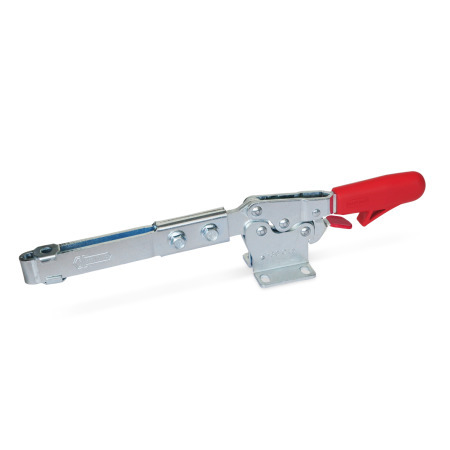

GN 820.3 Lukitsimet, teräs, käyttövipu vaakasuora, turvakoukku, asennusalusta vaakasuora, pidennetty kiinnitysvarsi Tyyppi: ULC - Kiinnitysvarsi ulostyönnettynä, pitkittäisreiällä, kahdella laipallisella aluslevyllä ja lukitusruuvilla GN 708.1

Tyyppi: ULC - Kiinnitysvarsi ulostyönnettynä, pitkittäisreiällä, kahdella laipallisella aluslevyllä ja lukitusruuvilla GN 708.1

Standardilehti GN 820.3 Tulosta tämä sivu

Tuotteen kuvaus

GN 820.3 -lukitsimissa on turvatoiminto, jossa sulkemisen aikana jousikuormitettu turvakoukku takaa turvallisen lukitsemiskytkennän. Se ehkäisee lukitsimen huomaamattoman avautumisen tärinän johdosta tai lukitsimen tahattoman löysäämisen / avaamisen seurauksena. Lukitsin avataan ja vapautetaan vetämällä sormisalvasta, joka vapauttaa turvakoukkumekanismin (toimii yhdellä kädellä).

Lukitsimet toimivat vipukytkimen toimintaperiaatteella, vipu ja kiinnitysvarsi liikkuvat vastakkaisiin suuntiin. Kiinnitystoimenpide vaatii vähemmän tilaa.

Haarukkavartisiin lukitsimiin kahdella laipallisella aluslevyllä (tyyppi UL) voidaan sijoittaa sovelluskohtainen lukitusruuvi. Neopreenikumikärjellä varustettu lukitusruuvi sisältyy myös tyyppiin ULC.

Tekninen eritelmä

Teräs
- Pintakarkaistu teräs C 10
  sinkitty, sinipassivoitu
- Laakeritapit nuorrutettu
- Laakeriholkit pintakarkaistu

Kaikki liikkuvat osat
voideltu erikoisrasvalla

Kahva
Korkealaatuinen, öljynkestävä punainen muovi

Lukitusruuvi GN 708.1, tyyppi A
- Teräs, sinkitty
- Kumikärki 85 Shore A

RoHS

Lisävaruste

Pidikkeet lukitusruuveille GN 801
Kiinnitysvarsien pidennysosat GN 801.1
Kiinnitysvarsien pidennysosat GN 801.2

Koko	F_H N Pito kapasiteetti	a ≈	b₁	b₂	b₃	d₁	d₂	h₁ ≈	h₂	h₃	h₄	h₅ maks.

130	600	67,5	36	40	6,3	M 6	5,6	51	30,5	16	25,5	14
230	1100	71,5	44	44	8,2	M 8	6,6	61,5	36,5	18	30	12,5

Koko	l₁ ≈	l₂ ≈	l₃ ≈	l₄	m₁	m₂	m₃	r	s	w Säädettävä väli

130	250	171	133	55	26	22,4	28,4	141	2,5	17,5
230	283	196	152,5	68	26	26	31,5	158,5	3	20
