GN 822 Miniraster mit und ohne Rastsperre

Produktbild

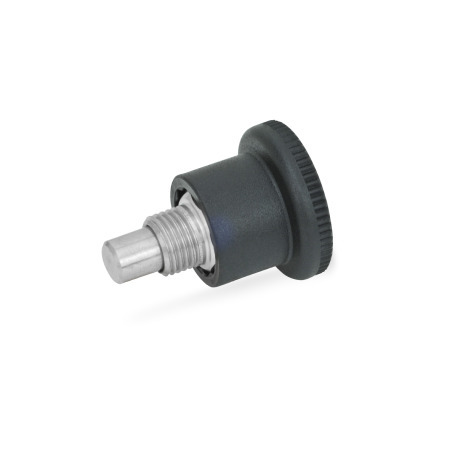

GN 822 Miniraster, Rastmechanik verdeckt Werkstoff: NI - Edelstahl Form: B - ohne Rastsperre
Werkstoff: NI - Edelstahl
Form: B - ohne Rastsperre
GN 822 Miniraster, Rastmechanik verdeckt Werkstoff: NI - Edelstahl Form: B - ohne Rastsperre GN 822 Miniraster, Rastmechanik verdeckt Werkstoff: NI - Edelstahl Form: C - mit Rastsperre GN 822 Miniraster, Rastmechanik verdeckt Werkstoff: ST - Stahl Form: B - ohne Rastsperre GN 822 Miniraster, Rastmechanik verdeckt Werkstoff: ST - Stahl Form: C - mit Rastsperre
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Normblatt GN 822 Diese Seite drucken Zusammenstellung der Rastbolzen-Bauarten Belastbarkeitshinweise Edelstahl-Eigenschaften Metrisches ISO-Feingewinde DIN 13 Kunststoff-Eigenschaften

Produktbeschreibung

Hinweis

Miniraster GN 822 zeichnen sich durch kleinste Baumaße aus. Sie sind konzipiert zur Befestigung in dünnen Wandungen.

Bei der Form C kann der Knopf nach dem Einziehen des Raststiftes um 30° gedreht werden, wodurch er mittels Rastsperre in "eingezogener" Position gehalten wird.

Ausführung

StahlST
verzinkt, blau passiviert

EdelstahlNI
nichtrostend, 1.4305

Raststift
Edelstahl
nichtrostend, 1.4305

Druckfeder
Edelstahl
nichtrostend, 1.4310

Knopf
Kunststoff (Polyamid PA)

  • schwarz, matt
  • nicht demontierbar

RoHS

Technische Zeichnung

3D
GN 822 Miniraster, Rastmechanik verdeckt Skizze
Technische Zeichnung ausblenden
GN 822 Miniraster, Rastmechanik verdeckt Skizze

Artikelvarianten / Tabelle

Form

Bohne Rastsperre
Cmit Rastsperre
Spalten ein-/ausblenden
d1
Stift 0/-0,06
Bohrung +0,05/+0,1		d2d3d4l1l2
min.		l3l4
min.		swFederdruck in N ≈
Anfang
Ende
4M 8 x 0,75211526,5553,5104,512
5M 8 x 0,75211526,5553,5104,512
6M 10 x 1251834774,512518
7M 10 x 1251834774,512518

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Ausführungen

Bolzendurchmesser d1
Form


Werkstoff


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
4,20 €
zzgl. ges. Mehrwertsteuer 0,80 €
brutto 5,00 €
Bitte Lieferzeit anfragen
Gewicht: 0,014 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73181900
