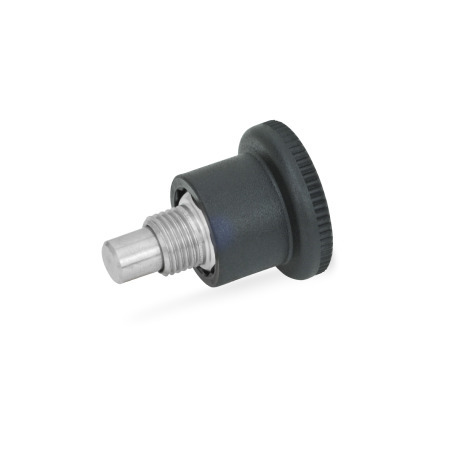

I mini pistoncini di posizionamento a molla GN 822 sono caratterizzati dalle dimensioni ridotte. Sono stati progettati per l'installazione in strutture in lamiera a parete sottile.
Nel tipo C, la manopola può essere ruotata di 30° dopo aver retratto il pistoncino, trattenendolo in posizione retratta per mezzo di un dispositivo di blocco del posizionamento.
AcciaioST
Zincato, passivato blu
Acciaio INOXNI AISI 303
Perno del puntale
Acciaio INOX AISI 303
Molla di compressione
Acciaio INOX AISI 301
Manopola
Plastica (poliammide PA)
RoHS
| B | Senza posizione di arresto |
| C | Con posizione di arresto |
| d1 Perno 0/-0,06 Foro alesato +0,05/+0,1 | d2 | d3 | d4 | l1 | l2 min. | l3 | l4 min. | A/F | Carico molla in N ≈ Iniziale | finale |
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | M 8 x 0,75 | 21 | 15 | 26,5 | 5 | 5 | 3,5 | 10 | 4,5 | 12 |
| 5 | M 8 x 0,75 | 21 | 15 | 26,5 | 5 | 5 | 3,5 | 10 | 4,5 | 12 |
| 6 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4,5 | 12 | 5 | 18 |
| 7 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4,5 | 12 | 5 | 18 |
