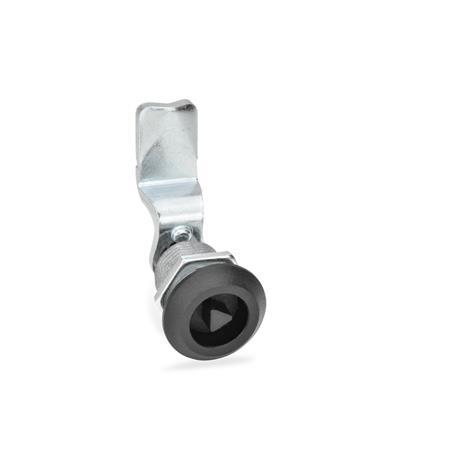

Drehspannriegel GN 516

Form: DK - mit Dreikant

Normblatt GN 516 Diese Seite drucken Zusammenstellung der Verriegelungen-Bauarten Zusammenstellung der Scharniere-Bauarten Konstruktions- und Montagehinweise Erläuterungen zu Schutzart IP Kunststoff-Eigenschaften

Produktbeschreibung

Die Drehspannriegel GN 516 verfügen über eine Schließmechanik, welche die Drehbewegung des Bedienelementes bzw. Steckschlüssels in eine 90°-Drehung und anschließend in einen linearen Hub des Riegels von 6 mm umsetzt.

Diese Mechanik dient dazu, in Verbindung mit einem elastischen Element, z. B. einer Tür- oder Gehäusedichtung, in der Endstellung (Haltestellung) eine dichte, rüttelsichere Verriegelung zu erzielen.

Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A (Haltebereich) von 17 bis 63 mm abdecken. Liegt die gemessene Haltestellung zwischen zwei Riegelabständen A, so ist der nächstkleinere Wert zu wählen.

Die Drehspannriegel GN 516 werden mit lose beigelegtem Riegel geliefert.

Ausführung

Verschlussgehäuse /
Verriegelungsmechanik
Zink-Druckguss

Gehäusebund
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt

Riegel
Stahl, verzinkt, blau passiviert

Bedienelemente (Form RG / KG / HG)

Kunststoff (Polyamid PA)
schwarz, matt
Abdeckkappe Kunststoff
hellgrau, matt

Schutzart: IP 65

RoHS

Zubehör

Steckschlüssel GN 119.2
Schutzkappen GN 120
Öffnungsgriffe GN 120.1
Blechlocher GN 123

Riegelabstand A

17	19	21	23	26	27	29	31	33	35	37	39	41	43	45	47	49	51	53	55	58	63

Riegelabstand A

DK	mit Dreikant
VK7	mit Vierkant
VK8	mit Vierkant
SCH	mit Schlitz
VDE	mit Doppelbart
RG	mit Rändelgriff GN 7336
KG	mit Knebel
HG	mit Hebel


				Riegel in Ausgangstellung. Die erste 90°-Drehung des Bedienteiles bzw. Steckschlüssels bringt den Riegel in die Schließposition. Mit der zweiten 90°-Drehung wird ein linearer Hub des Riegels von 6 mm ausgelöst. So wird das Türblatt gegen den Rahmen bzw. die Dichtung gezogen und in der Endstellung eine rüttelsichere Verriegelung erzielt. Zur Montage wird die Türe bzw. Klappe oder Luke mit einer Bohrung gemäß Skizze versehen. Im montierten Zustand wird der Dreh-Spannriegel von vorne durch die Bohrung gesteckt. Die Befestigungsmutter wird anschließend einfach von der Rückseite über den Riegel geschoben und verschraubt. Die benötigte Montagebohrung im Türblatt wird in der Serienfertigung üblicherweise durch Stanzen oder Lasern erzeugt. Des Weiteren kann die Montagebohrung durch Bohren oder Fräsen gemäß den dargestellten Skizzen realisiert werden. Für Kleinserien und Stahlblech bis 2 mm Dicke bietet sich alternativ der Blechlocher GN 123 an.
				Belastbarkeit von Drehspannriegeln
				max. Drehmoment max. Axialkraft / max. statische Belastbarkeit						4,5 Nm 340 N
