Usted está aquí: Vista general de producto  >  3.3 Abatimiento, cierre y bloqueo de puertas y cubiertas  >  Bisagras, ajustables  >  GN 235 Bisagras producto siguiente

GN 235 Bisagras Zamac, ajustable

Foto

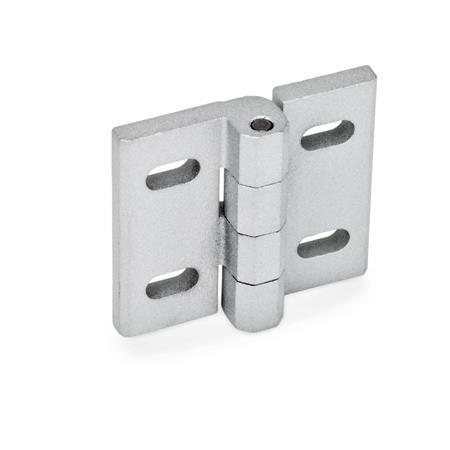

GN 235 Bisagras, Zamac, ajustable Material: ZD - Zamac Tipo: B - ajustable verticalmente Acabado: SR - plateado, RAL 9006, acabado texturado
Material: ZD - Zamac
Tipo: B - ajustable verticalmente
Acabado: SR - plateado, RAL 9006, acabado texturado
GN 235 Bisagras, Zamac, ajustable Material: ZD - Zamac Tipo: B - ajustable verticalmente Acabado: SR - plateado, RAL 9006, acabado texturado GN 235 Bisagras, Zamac, ajustable Material: ZD - Zamac Tipo: B - ajustable verticalmente Acabado: SW - negro, RAL 9005, acabado texturado GN 235 Bisagras, Zamac, ajustable Material: ZD - Zamac Tipo: D - con orificios pasantes Acabado: SR - plateado, RAL 9006, acabado texturado GN 235 Bisagras, Zamac, ajustable Material: ZD - Zamac Tipo: D - con orificios pasantes Acabado: SW - negro, RAL 9005, acabado texturado GN 235 Bisagras, Zamac, ajustable Material: ZD - Zamac Tipo: DH - con orificios pasantes, ajustable horizontalmente Acabado: SR - plateado, RAL 9006, acabado texturado GN 235 Bisagras, Zamac, ajustable Material: ZD - Zamac Tipo: H - ajustable horizontalmente Acabado: SR - plateado, RAL 9006, acabado texturado GN 235 Bisagras, Zamac, ajustable Material: ZD - Zamac Tipo: H - ajustable horizontalmente Acabado: SW - negro, RAL 9005, acabado texturado GN 235 Bisagras, Zamac, ajustable Material: ZD - Zamac Tipo: HB - ajustable vertical y horizontalmente Acabado: SW - negro, RAL 9005, acabado texturado
Ficha técnica GN 235 Imprimir esta página Características del acero inoxidable Información de la capacidad de carga de bisagras metálicas

Descripción del producto

Información

Las bisagras GN 235 son ajustables, en función del diseño, en altura o anchura a lo largo de los orificios oblongos, y se sujetan con tornillos de cabeza hexagonal, de cabeza alomada o cilíndricos de cabeza baja.

Gracias a que hay espacio suficiente (de instalación) para las cabezas de los tornillos y las arandelas, las bisagras pueden abrirse 180° sin colisión.

El patrón de taladros de la bisagra se corresponde con el de la familia de bisagras GN 237, lo que permite que las bisagras sean intercambiables.

Especificación

ZamacZD
con revestimiento de plástico
negro, RAL 9005, acabado texturadoSWSW
plateado, RAL 9006, acabado texturadoSRSR

Pasador
Acero inoxidable AISI 316Ti

RoHS

Accesorio

Placas separadoras de GN 2370
Placas GN 2372

Dibujo técnico

3D
GN 235 Bisagras, Zamac, ajustable Esquema
Ocultar dibujo técnico
GN 235 Bisagras, Zamac, ajustable Esquema

Opciones del artículo / Tabla

Tipo

Hajustable horizontalmente
Bajustable verticalmente
HBajustable vertical y horizontalmente
Dcon orificios pasantes
DHcon orificios pasantes, ajustable horizontalmente
DBcon orificios pasantes, ajustable verticalmente
Mostrar / ocultar columnas
l1
D, DH, H
DB, HB
B		l2bd1d2h1h2h3h4 l3
D, DH, H
DB, HB, B		l4
D, DH, H, DB, HB
B		m1m2
404550455,35,341359,519162116212525
505560556,56,5616,6611,623,2212621263030
606876658,38,3821,4814,929,82633,52633,53636

Estructura y precio

Abrir el configurador 3D
Especificaciones

Material

Altura l1 (tipo D, DH, H)
Altura l1 (tipo DB, HB)
Altura l1 (tipo B)
Anchura l2
Tipo






Acabado
SR
SW

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
8,14 €
más IVA 1,55 €
bruto 9,69 €
En stock
Incl. recargos del material: 0,14 €
Los recargos del material ya están incluidos en el precio.
Peso: 0,090 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
83021000
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.
