Original design

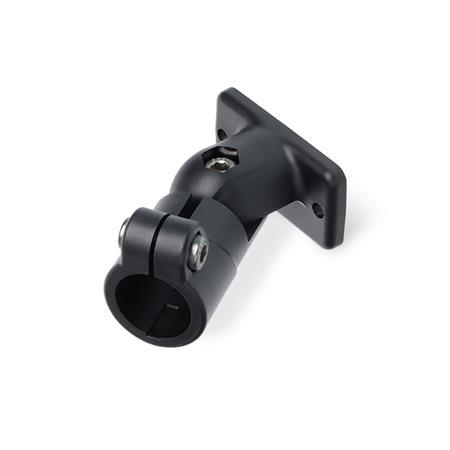

En la posición inicial, el eje del núcleo de sujeción de las juntas para las abrazaderas de conexión giratorias GN 282.9 está en perpendicular a la superficie de la brida y puede girar ±90°. Sujetan típicos tubos de construcción con contacto superficial total en toda la sección transversal del núcleo.
En la ubicación del tornillo z1, el tornillo de cabeza hueca reduce la sección transversal del núcleo para realizar la sujeción. Se pueden usar los casquillos adaptadores GN 290 para reducir las secciones transversales de los núcleos a un diámetro menor.
La ubicación del tornillo z2 sirve para fijar el eje de la junta, que se puede ajustar de forma continua o en pasos de 10°, dependiendo del tipo.
Para una sujeción sin herramientas, es posible reemplazar los tornillos de cabeza hueca con las empuñaduras ajustables GN 911.9, que se enumeran en la tabla como accesorios.
Plástico
Tecnopolímero (poliamida PA)
Tornillos de cabeza hueca DIN 912
Acero inoxidable AISI 304
Tuercas hexagonales DIN 985
RoHS
| S | Ajuste continuo |
| T | Ajuste en pasos de 10° (dentado) |
| 2 | con 2 tornillos de apriete DIN 912 de acero inoxidable |
| d1 Núcleo | x1 | d2 | k | l1 | l2 | m1 | m2 | t | x2 | y1 | y2 | z1 Ubicación del tornillo | z2 Ubicación del tornillo | Accesorio Empuñaduras recom. GN 911.9 para z1 / z2 l3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B 30 | 40 | 6,5 | 45 | 100 | 54 | 33 | 67 | 8 | - | 75 | 60 | M8-25 | M8-25 | 63 | 78 |
| B 30 | 75 | 6,5 | 45 | 100 | 54 | 33 | 67 | 8 | 60 | 75 | 60 | M8-25 | M8-25 | 63 | 78 |
