GN 164 Bagues graduées Acier

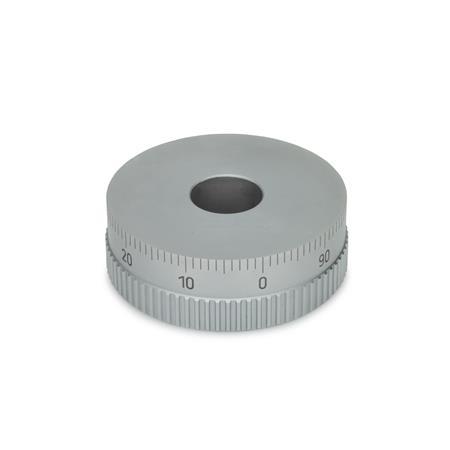

GN 164 Bagues graduées, chromées mates, acier Codage: MCRS - chromé mat, échelle 0...90, 100 graduations, schéma de graduation d<sub>1</sub>/100 A RA 0-10 20...90/10
Codage: MCRS - chromé mat, échelle 0...90, 100 graduations, schéma de graduation d1/100 A RA 0-10 20...90/10
GN 164 Bagues graduées, chromées mates, acier Codage: MCRS - chromé mat, échelle 0...90, 100 graduations, schéma de graduation d<sub>1</sub>/100 A RA 0-10 20...90/10 GN 164 Bagues graduées, chromées mates, acier Codage: MCR - chromé mat
Fiche standard GN 164 Imprimer cette page Comment commander - Graduations Tolérances ISO fondamentales

Description du produit

Information

La bague sans friction d'usure garantit le parfait engagement de la bague graduée lors du réalignement de la broche. De plus, elle permet le réglage de la bague graduée sur un arbre statique.
En dehors de l'échelle standard (codage MCRS), les bagues graduées peuvent être fournies avec n'importe quelle autre graduation. Il est suggéré d'utiliser la version chromée mate (MCR) pour des raisons d'harmonie de couleurs.
En ce qui concerne la conception, la numérotation, la position des numéros et la séquence de numérotation des graduations, voir structure des bagues graduées sur la feuille de commande (Comment commander - Graduations).

Spécifications

Bague graduée
Acier

  • Moletage à profilé fraisé
  • Collet gradué d1 finement tourné
  • blanc, sans graduation
  • chromé matMCR sans graduation
  • chromé mat avec graduation standard MCRS
    Graduation gravure laser, marquage noir

Anneau de serrage
Caoutchouc

Anneau de friction
Polyamide

RoHS

Sur demande

  • graduations spéciales
    (voir "Comment commander les graduations")

Schéma technique

3D
GN 164 Bagues graduées, chromées mates, acier schéma
Masquer schéma technique
GN 164 Bagues graduées, chromées mates, acier schéma

Options d'article/Tableau

Code d'alésage :

Bsans anneau de friction
Ravec anneau de friction

Codage

MCRchromé mat
MCRSchromé mat, échelle 0...90, 100 graduations, schéma de graduation d1/100 A RA 0-10 20...90/10
Afficher/Masquer colonnes
d1 ±0,02d2 H7
Alésage		d3d4 -0,02/-0,05d5
30121431,7121410,5
40141641,3141612,5
50161851,8161814,5
60182061,4182016,5

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques

Diamètre extérieur d1
Code d'alésage


Diamètre d'alésage d2
Codage


Comment commander - Graduations

79f8897c-7231-4813-82c6-71e62af1faf5

Information

Las escalas están grabadas con láser de precisión.

Pièce sélectionnée (Comment commander)

Total (net)
20,39 €
plus TVA 3,87 €
brute 24,26 €
En stock
Poids: 0,098 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
84879059
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
