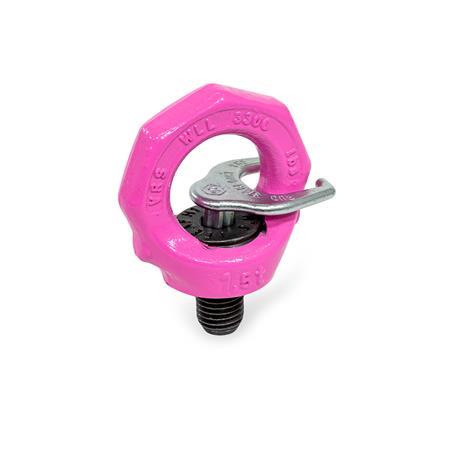

Anneaux de levage (rotatifs) GN 581

d₁	d₂	d₃	d₄	d₅	h	k₁	k₂	Longueur l	Charge nominale (WLL)

M 6	13	23	28	20	37	7	37	9	0,10 t [1,0 kN]
M 8	16,3	25	30	25	46	9	47	12	0,30 t [3,0 kN]
M 10	16,3	25	30	25	46	9	47	15	0,40 t [4,0 kN]
M 12	19,8	30	34	30	55	10	56	18	0,75 t [7,5 kN]
M 16	23,5	36	40	35	64	13	65	24	1,50 t [15,0 kN]
M 20	29,3	41	50	40	75	16	76	30	2,30 t [23,0 kN]
M 24	35	51	60	49	90	19	92	36	3,20 t [32,0 kN]
M 30	44	66	75	60	113	24	114	45	4,50 t [45,0 kN]
M 36	53	76	98	73	135	29	135	54	7,00 t [70,0 kN]

Instructions de sécurité

Les charges indiquées entre parenthèses se rapportent à la capacité de charge des Anneaux de levage DIN 580 correspondants. Si cette valeur n'est pas indiquée, l'utilisation des anneaux de levage DIN 580 n'est pas autorisée !
La surface de boulonnage des anneaux de levage GN 581 doit être plane et à angle droit par rapport au trou fileté ; le fraisage doit être ≤ au diamètre nominal du filetage.
Vissé, le collet de la vis doit être en contact ferme (ne pas utiliser de rondelles) et l'anneau doit pouvoir tourner librement à 360°.
Avant d'appliquer la charge, tournez l'anneau de levage dans le sens de la force. L'anneau de levage ne convient pas aux cycles de rotation fréquents sous charge.
Les valeurs de charge spécifiées s'appliquent pour une longueur de vissage minimale de 1,5 × le diamètre nominal du filetage en acier avec une résistance à la traction minimale de 37 kp/mm², à une température ambiante de -40° C à +100° C. Des capacités de charge dans des conditions différentes sont disponibles sur demande.
La Mode d´emploi contient des directives supplémentaires et est incluse avec chaque anneau de levage.

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

63,47 €

plus TVA 12,06 €
brute 75,53 €

En stock

Poids: 0,080 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Numéro du tarif douanier

73181300

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €

Quantité

Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
