Original design

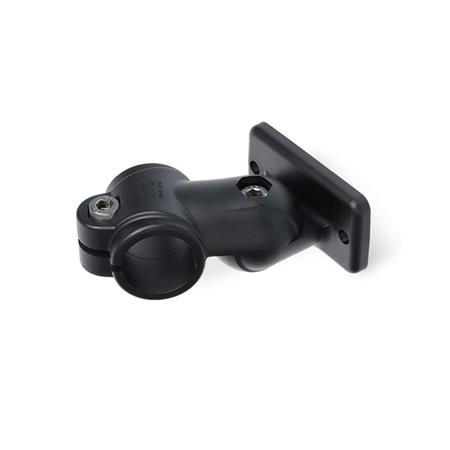

Dans la position initiale, l’axe de l’alésage de serrage des noix de serrage articulées GN 282.10 est parallèle à la surface de la bride et peut être pivoté de ±90°. Il maintient les tubes ronds typiques avec toute la surface en contact avec l’ensemble de la section transversale de l’alésage.
À l'emplacement des vis z1, la vis à tête creuse réduit la section transversale de l'alésage pour le serrage. Les douilles à serrage GN 290 peuvent être utilisées pour réduire les diamètres des sections transversales de l’alésage.
L'emplacement des vis z2 sert à fixer l’axe du joint, qui peut être réglé en continu ou par pas de 10°, selon le modèle.
Pour un serrage sans outils, les vis à tête creuse peuvent être remplacées par les manettes indexables GN 911.9 répertoriées dans le tableau en tant qu'accessoire.
Plastique
Technopolymère (polyamide PA)
Vis à tête creuse DIN 912
Acier inox AISI 304
Écrous à 6 pans DIN 985
RoHS
| S | Réglage en continu |
| T | Réglable par pas de 10° (dentelure) |
| 2 | avec 2 vis de serrage en inox DIN 912 |
| d1 Alésage | x1 | d2 | k | l1 | m1 | m2 | t | x2 | y1 | y2 | z1 Emplacement des vis | z2 Emplacement des vis | Accessoire Manettes recom. GN 911.9 for z1 / z2 l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B 30 | 40 | 6,5 | 45 | 106 | 33 | 42 | 8 | - | 75 | 60 | M8-25 | M8-25 | 63 | 78 |
| B 30 | 75 | 6,5 | 45 | 106 | 33 | 67 | 8 | 60 | 75 | 60 | M8-25 | M8-25 | 63 | 78 |
