Sie sind hier: Produktübersicht  >  3.3 Schwenken, Verriegeln von Türen und Klappen  >  Scharniere  >  GN 155 Scharniere vorheriges Produkt nächstes Produkt

GN 155 Scharniere Kunststoff

Produktbild

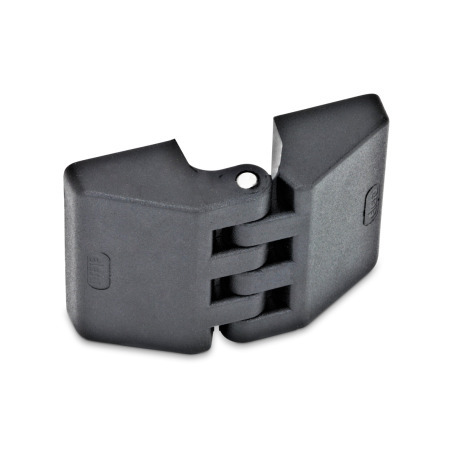

GN 155 Scharniere, Kunststoff Form: A - 2x2 Gewindesacklöcher
ELESA original design
code: CFE.
Form: A - 2x2 Gewindesacklöcher
GN 155 Scharniere, Kunststoff Form: A - 2x2 Gewindesacklöcher GN 155 Scharniere, Kunststoff Form: B - 2x2 Bohrungen für Zylinderschrauben GN 155 Scharniere, Kunststoff Form: C - 2x2 Gewindestifte GN 155 Scharniere, Kunststoff Form: D - 2x Gewindesacklöcher / 2x Gewindestift GN 155 Scharniere, Kunststoff Form: E - 2x Gewindesacklöcher / 2x Bohrungen für Zylinderschrauben GN 155 Scharniere, Kunststoff Form: F - 2x Gewindestifte / 2x Bohrungen für Zylinderschrauben
Normblatt GN 155 Diese Seite drucken Zusammenstellung der Scharniere-Bauarten Kunststoff-Eigenschaften Edelstahl-Eigenschaften Angaben zur Belastbarkeit

Produktbeschreibung

Ausführung

  • Kunststoff (Polyamid PA)
    • schwarz, matt
    • temperaturbeständig bis 80 °C
  • Stift
    Edelstahl nichtrostend, 1.4305
  • Gewindebuchsen
    Messing, vernickelt
  • Gewindestifte
    Messing, vernickelt

RoHS

Technische Zeichnung

3D
GN 155 Scharniere, Kunststoff Skizze
Technische Zeichnung ausblenden
GN 155 Scharniere, Kunststoff Skizze

Artikelvarianten / Tabelle

Form

A2x2 Gewindesacklöcher
B2x2 Bohrungen für Zylinderschrauben
C2x2 Gewindestifte
D2x Gewindesacklöcher / 2x Gewindestift
E2x Gewindesacklöcher / 2x Bohrungen für Zylinderschrauben
F2x Gewindestifte / 2x Bohrungen für Zylinderschrauben
Spalten ein-/ausblenden
l1
Nennmaß
Istmaß		l2Nennmaß
Istmaß		d1d2d3h1h2l3l4l5m1 ± 0,3m2 ± 0,3rt
4545,53030,5M 33,32,512,59,515134301554
58594040,5M 44,3416,512,52018640,42065,5
70704848,5M 55,55201524178462476,5
97976666M 66,5627,52133161063,73389

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Breite l1
Länge l2
Form






Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
6,31 €
zzgl. ges. Mehrwertsteuer 1,20 €
brutto 7,51 €
Sofort lieferbar
ELESA Code: 423111
Beschreibung: CFE.30 B-M3
Gewicht: 0,011 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
39263000
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Erklärvideo für CAD-Downloads Informationen zu CAD-Downloads
Als Favorit speichern
Produkt empfehlen

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7.00 bis 17.30 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 155-45-30-AGN 155-45-30-BGN 155-45-30-CGN 155-45-30-DGN 155-45-30-EGN 155-45-30-FGN 155-58-40-AGN 155-58-40-BGN 155-58-40-CGN 155-58-40-DGN 155-58-40-EGN 155-58-40-FGN 155-70-48-AGN 155-70-48-BGN 155-70-48-CGN 155-70-48-DGN 155-70-48-EGN 155-70-48-FGN 155-97-66-AGN 155-97-66-BGN 155-97-66-CGN 155-97-66-DGN 155-97-66-EGN 155-97-66-F
