Charnières GN 155 (CFE.)

l₁Dimension nominale	Dimension réelle	l₂Dimension nominale	Dimension réelle	d₁	d₂	d₃	h₁	h₂	l₃	l₄	l₅	m₁ ± 0,3	m₂ ± 0,3	r	t

45	45,5	30	30,5	M 3	3,3	2,5	12,5	9,5	15	13	4	30	15	5	4
58	59	40	40,5	M 4	4,3	4	16,5	12,5	20	18	6	40,4	20	6	5,5
70	70	48	48,5	M 5	5,5	5	20	15	24	17	8	46	24	7	6,5
97	97	66	66	M 6	6,5	6	27,5	21	33	16	10	63,7	33	8	9

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

6,31 €

plus TVA 1,20 €
brute 7,51 €

En stock

ELESA Code: 423111

Description: CFE.30 B-M3

Poids: 0,011 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Numéro du tarif douanier

39263000

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €

Quantité

Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.

Données CAO

Autres formats de données

À propos des téléchargements CAO

Enregistrer comme favori

A	2x2 alésages borgnes filetés
B	2x2 alésages pour vis à tête cylindrique
C	2x2 goujons filetés
D	2x alésages borgnes filetés/2x goujons filetés
E	2x alésages borgnes filetés/2x alésages pour vis à tête cylindrique
F	2x goujons filetés/2x alésages pour vis à tête cylindrique

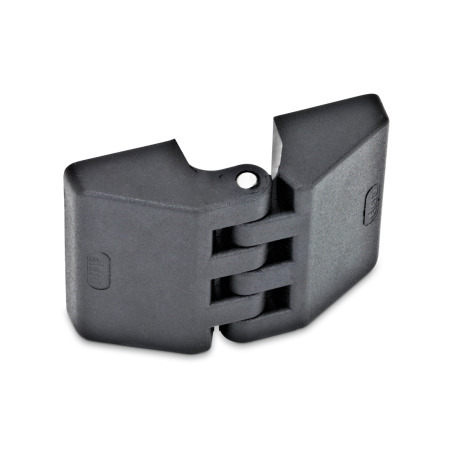

GN 155 Charnières Plastique


Description du produit

Spécifications

Schéma technique

Options d'article/Tableau

Form
