Cerniere GN 155 (CFE.)

l₁ Dimensione nominale	Dimensione effettiva	l₂ Dimensione nominale	Dimensione effettiva	d₁	d₂	d₃	h₁	h₂	l₃	l₄	l₅	m₁ ± 0,3	m₂ ± 0,3	r	t

45	45,5	30	30,5	M 3	3,3	2,5	12,5	9,5	15	13	4	30	15	5	4
58	59	40	40,5	M 4	4,3	4	16,5	12,5	20	18	6	40,4	20	6	5,5
70	70	48	48,5	M 5	5,5	5	20	15	24	17	8	46	24	7	6,5
97	97	66	66	M 6	6,5	6	27,5	21	33	16	10	63,7	33	8	9

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

6,31 €

più IVA 1,20 €
lordo 7,51 €

In magazzino

ELESA Code: 423111

Descrizione: CFE.30 B-M3

Peso: 0,011 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

39263000

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.

Dati CAD

Altri formati di dati

Informazioni sui download CAD

Salva tra i preferiti

A	2x2 fori ciechi filettati
B	2x2 fori alesati per viti a testa cilindrica
C	2x2 perni filettati
D	2 fori ciechi filettati / 2 perni filettati
E	2 fori ciechi filettati / 2 fori alesati per viti a testa cilindrica
F	2 perni filettati / 2 fori alesati per viti a testa cilindrica

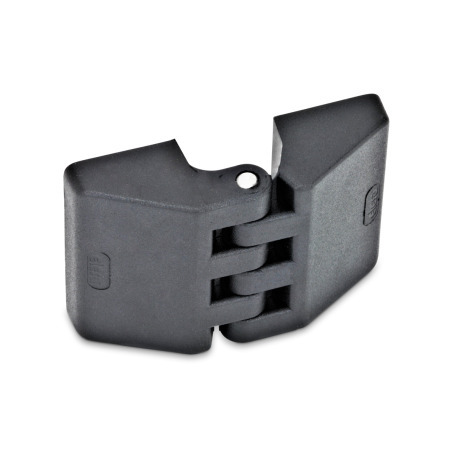

GN 155 Cerniere Plastica
