Olet tässä: Tuotteiden yleiskatsaus  >  3.5 Nesteiden ja kaasujen ohjaus, tuuletus ja tiivistys  >  Huohotinsuodattimet, huohotinventtiilit  >  GN 664 Täyttöaukon siivilä edellinen tuote seuraavat tuote

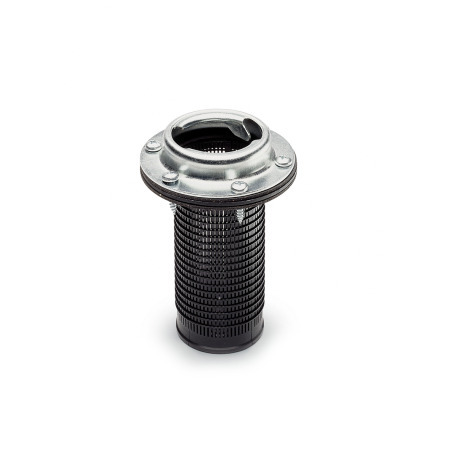

GN 664 Täyttöaukon siivilä asennus pystysuuntaan

Valokuva

GN 664 Täyttöaukon siivilä, pystysuuntainen asennus d<sub>1</sub> / d<sub>2</sub>: G - Kierre
ELESA original design
code: FRB+C
d1 / d2: G - Kierre
GN 664 Täyttöaukon siivilä, pystysuuntainen asennus d<sub>1</sub> / d<sub>2</sub>: G - Kierre GN 664 Täyttöaukon siivilä, pystysuuntainen asennus d<sub>1</sub> / d<sub>2</sub>: BA - Bajonett
IF-palkintokuvakkeella
Standardilehti GN 664 Tulosta tämä sivu Asennusmitat (reikämalli) GN 664 Muovin ominaisuudet

Tuotteen kuvaus

Tiedot

GN 664 -täyttöaukon siivilöitä on saatavissa asennuslaipalla kierre- tai bajonettiliitäntään (BA). Täyttöaukon siivilät ehkäisevät karkeiden epäpuhtauksien pääsyn täyttövaiheessa.

Toimitukseen sisältyy kuusi kierteittävää ruuvia.

Tekninen eritelmä

  • Kierrelaippa
    Muovi
    • lasikuituvahvistettu
    • musta, matta
  • Täyttöaukon siivilä
    Muovi
    Teknopolymeeri (polypropeeni PP)
    • lasikuituvahvistettu
    • musta, matta
    • lämpötilankestävyys enintään 90 ºC
  • Laippa bajonettikiinnitykseen
    Teräs, sinkitty, sinipassivoitu
  • Tiivisterengaskorkki
    kumikyllästetty

RoHS

Tilauksesta

  • Asennuslaippa ilman täyttöaukon siivilää

Tekninen piirros

3D
GN 664 Täyttöaukon siivilä, pystysuuntainen asennus luonnos
Piilota tekninen piirros
GN 664 Täyttöaukon siivilä, pystysuuntainen asennus luonnos

Tuotevaihtoehdot / Taulukko

Näytä / piilota sarakkeet
d1
Kierre		d2
Bajonetti
BA		l1d3d4d5d6l2l3l4l5
G 1 1/4-948356-49239--
-BA 399483-5849--207
Huohotinkorkit täytyy tilata erikseen.

Koonti ja hinta

Avaa 3D-konfiguraattori
Bajonetti d2
Kierre d1
Siivilän pituus l1

Asennusmitat (reikämalli)

Skizze Montage GN 664

Valittu osa (Tilausohjeet)

Yhteensä (netto)
11,97 €
plus ALV 2,27 €
brutto 14,24 €
Varastossa
ELESA Code: 9201
Kuvaus: FRB+C FLANGIA-BAIO+CEST.FTR.
Paino: 0,130 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
90268080
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
