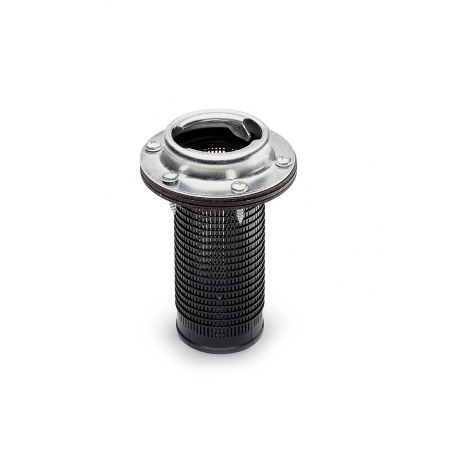

GN 664 Filtri di riempimento per installazione verticale

GN 664 Filtro di riempimento per installazione verticale d<sub>1</sub> / d<sub>2</sub>: G - Filettatura

ELESA original design
code: FRB+C

d₁ / d₂: G - Filettatura

Scheda Tecnica GN 664 Stampa questa pagina Dimensioni di montaggio (schema dei fori) GN 664 Caratteristiche del materiale plastico

Descrizione del prodotto

I filtri di riempimento GN 664 sono disponibili con flangia di montaggio per attacco filettato o a baionetta (BA). Impediscono l'ingresso di impurità grossolane durante il riempimento.

La dotazione comprende sei viti autofilettanti.

Specifiche

Flangia filettata
Plastica
- Rinforzo in fibra di vetro
- Nero, finitura matt

Filtro di riempimento
Plastica
Tecnopolimero (polipropilene PP)
- Rinforzo in fibra di vetro
- Resistente a temperature fino a 90 °C
- Nero, finitura matt

Flangia per fissaggio a baionetta
Acciaio, zincato, passivato blu

Guarnizione di tenuta in sughero
Impregnato con gomma

RoHS

Su richiesta

Flangia di montaggio senza filtro di riempimento

GN 664 Filtro di riempimento per installazione verticale disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Mostra / Nascondi colonne

d₁ Filettatura	d₂ Baionetta BA	l₁	d₃	d₄	d₅	d₆	l₂	l₃	l₄	l₅

G 1 1/4	-	94	83	56	-	49	23	9	-	-
-	BA 39	94	83	-	58	49	-	-	20	7

1) I tappi di sfiato devono essere ordinati separatamente.

Selezione e configurazione articolo

Baionetta d₂

BA 39

Filettatura d₁

G 1 1/4

Lunghezza filtro l₁

Dimensioni di montaggio (schema dei fori)

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

11,97 €

più IVA 2,27 €
lordo 14,24 €

In magazzino

ELESA Code: 9201

Descrizione: FRB+C FLANGIA-BAIO+CEST.FTR.

Peso: 0,130 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

90268080

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
