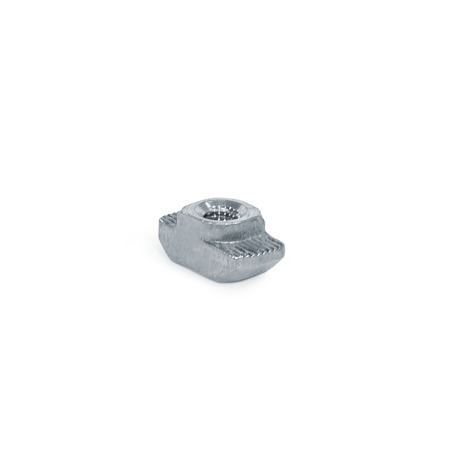

T-uramutterit GN 51b

GN 51b T-uramutterit, teräs / ruostumaton teräs, alumiiniprofiileille (b-modulaarinen järjestelmä) Materiaali/pinta: SZ - Teräs, sinkitty, sinipassivoitu

Materiaali/pinta: SZ - Teräs, sinkitty, sinipassivoitu

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

korroosion kestävä
tarkasti sopiva
ympäristöystävällinen

Näytä kaikki ruostumattomat terästuotteet

b-modulaarinen järjestelmä (Bosch-yhteensopiva)

Standardilehti GN 51b Tulosta tämä sivu

Tuotteen kuvaus

T-uramuttereilla GN 51b kiinnitetään liittimiä ja lisätarvikkeita alumiiniprofiilien uraan. Ne työnnetään alumiiniprofiilin uraan mihin tahansa asentoon ja kiinnitetään paikalleen kääntämällä niitä 90º.

Tyypissä B mutterin kierteen suurempi momentti takaa, että pultin asentamisen tai poistamisen aikana vaadittu 90º käännös välittyy aina luotettavasti ja T-uramutteri kohdistuu poikki- tai pituussuuntaan uraan.

Liitos on johtava.

Tekninen eritelmä

Teräs, sinkitty, sinipassivoituSZ

Ruostumaton teräs, sileä pintaNB

RoHS

n	d Teräs	d Ruostumaton teräs	b	h₁	h₂	Pituus l

6	M 4	-	-	-	M 4	-	11,5	3	1	5,9
8	M 4	M 5	M 6	-	M 6	-	16,5	4,5	1,5	8
10	M 4	M 5	M 6	M 8	M 6	M 8	19,4	5,7	3	9,8

d
Teräs

d
Ruostumaton teräs

h₁

h₂

Pituus l

M 4

11,5

5,9

M 4

M 5

M 6

16,5

4,5

1,5

M 4

M 5

M 6

M 8

M 6

M 8

19,4

5,7

9,8

GN 51b T-uramutterit Teräs / ruostumaton teräs, alumiiniprofiileille (b-modulaarinen järjestelmä)

Ruostumattomasta teräksestä valmistetut tuotteet

b-modulaarinen järjestelmä (Bosch-yhteensopiva)

Tuotteen kuvaus

Tekninen eritelmä

Tuotevaihtoehdot / Taulukko

Tyyppi

Koonti ja hinta

Valittu osa (Tilausohjeet)

CAD-data

CAD-data

Sisäänkirjautuminen

Pikakirjautuminen

Löysitkö tuotteesi?

Nämä voivat myös kiinnostaa sinua...

N	Ilman suurempaa momenttia
B	Suuremmalla momentilla
