GN 50i T-mutterit Teräs / ruostumaton teräs, alumiiniprofiileille (i-modulaarinen järjestelmä)

Valokuva

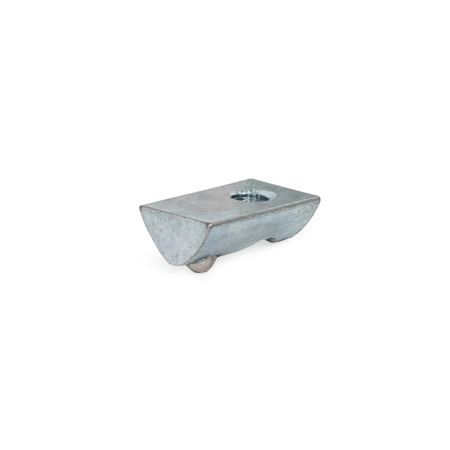

GN 50i T-mutterit, teräs / ruostumaton teräs, alumiiniprofiileille (i-modulaarinen järjestelmä) Materiaali / Pinta: SZ - Teräs, sinkitty, sinipassivoitu
Tyyppi: V - Kääntymisen estävällä suojauksella
Materiaali / Pinta: SZ - Teräs, sinkitty, sinipassivoitu
Tyyppi: V - Kääntymisen estävällä suojauksella
GN 50i T-mutterit, teräs / ruostumaton teräs, alumiiniprofiileille (i-modulaarinen järjestelmä) Materiaali / Pinta: SZ - Teräs, sinkitty, sinipassivoitu
Tyyppi: V - Kääntymisen estävällä suojauksella GN 50i T-mutterit, teräs / ruostumaton teräs, alumiiniprofiileille (i-modulaarinen järjestelmä) Materiaali / Pinta: NB - Ruostumaton teräs, sileä pinta
Tyyppi: N - Ilman kääntymisen estävää suojausta GN 50i T-mutterit, teräs / ruostumaton teräs, alumiiniprofiileille (i-modulaarinen järjestelmä) Materiaali / Pinta: NB - Ruostumaton teräs, sileä pinta
Tyyppi: V - Kääntymisen estävällä suojauksella GN 50i T-mutterit, teräs / ruostumaton teräs, alumiiniprofiileille (i-modulaarinen järjestelmä) Materiaali / Pinta: SZ - Teräs, sinkitty, sinipassivoitu
Tyyppi: N - Ilman kääntymisen estävää suojausta GN 50i T-mutterit, teräs / ruostumaton teräs, alumiiniprofiileille (i-modulaarinen järjestelmä) Materiaali / Pinta: SZ - Teräs, sinkitty, sinipassivoitu
Tyyppi: S - Raskas
i-modulaarinen-jaerjestelmae

i-modulaarinen järjestelmä (Item-yhteensopiva)

Ruostumaton-teras

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

  • korroosion kestävä
  • tarkasti sopiva
  • ympäristöystävällinen
Näytä kaikki ruostumattomat terästuotteet

Tuotteen kuvaus

Tiedot

T-muttereilla GN 50i kiinnitetään liittimiä ja lisätarvikkeita alumiiniprofiilien uraan.

Jousikuormitettu kuula estää T-mutterin tahattoman liukumisen urassa, jolloin asentaminen on helpompaa.

Tyyppien N ja V T-mutterit voidaan kääntää uraan missä tahansa asennossa.

Tekninen eritelmä

  • Teräs, sinkitty, sinipassivoituSZ

  • Ruostumaton teräs, sileä pintaNB

RoHS

Tekninen piirros

3D
Piilota tekninen piirros
GN 50i T-mutterit, teräs / ruostumaton teräs, alumiiniprofiileille (i-modulaarinen järjestelmä) luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

NIlman kääntymisen estävää suojausta
VKääntymisen estävällä suojauksella
SRaskas
Näytä / piilota sarakkeet
Tyyppind
Teräs

Ruostumaton teräs
b ≈h1h2h3Pituus lm ≈
N5M 3M 4M 5--M 4M 5--840,8-11,54
N6M 3M 4M 5M 6-----1160,9-175
N8M 4M 5M 6M 8-M 4M 5M 6M 81471,6-237
V5M 3M 4M 5------840,80,711,54
V6M 3M 4M 5M 6-M 5M 6--1160,90,5175
V8M 3M 4M 5M 6M 8----1471,60,9237
S8M 4M 5M 6M 8-----1871,62,8237

Koonti ja hinta

Avaa 3D-konfiguraattori
Uran leveys n
Kierre d (teräs)
Kierre d (ruostumaton teräs)
Tyyppi



Materiaali / Pinta


Asennusohjeet

4eb2be8d-daa9-405a-a3bb-dc0443fe7dac

Valittu osa (Tilausohjeet)

Yhteensä (netto)
0,51
plus ALV 0,10 €
brutto 0,61 €
Varastossa
Paino: 0,002 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73181692
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
