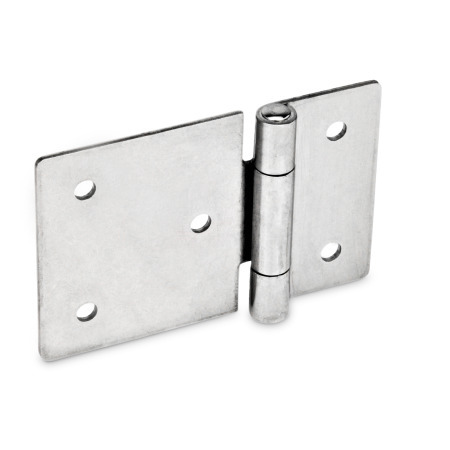

Blechscharniere GN 136

GN 136 Blechscharniere, Edelstahl, horizontal verlängert Werkstoff: NISW - schwarz, RAL 9005, strukturmatt
Form: B - mit Durchgangsbohrungen
Bildvarianten: l1 (e) - einseitig verlängert

Werkstoff: NISW - schwarz, RAL 9005, strukturmatt
Form: B - mit Durchgangsbohrungen
Bildvarianten: l1 (e) - einseitig verlängert

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

korrosionsbeständig
passgenau
umweltfreundlich

Alle Edelstahl-Produkte anzeigen

Normblatt GN 136 Diese Seite drucken Zusammenstellung der Scharniere-Bauarten Angaben zur Belastbarkeit Edelstahl-Eigenschaften

Produktbeschreibung

Blechscharniere GN 136 sind in vielen unterschiedlichen Ausführungen erhältlich und eignen sich für leichte bis mittelschwere Anwendungen.

Die Form A lässt sich außer durch Schweißen auch durch kundenseitig eingebrachte Bohrbilder befestigen.

Die Edelstahl-Ausführungen eignen sich insbesondere bei Anwendungen mit agressiveren Umgebungsbdingungen.

Ausführung

Scharnierflügel

Edelstahl 1.4301
- blankNI
  alle Formen
- kunststoffbeschichtet
  schwarz, RAL 9005, strukturmattNISW
  nur Form B
Edelstahl 1.4401 (A4)A4
nur Form B / C

Stift
Edelstahl

1.4301 bei NI / NISW
1.4401 bei A4
vernietet

RoHS

l₁ einseitig verlängert	beidseitig verlängert	l₂	d₁	d₂	d₃	d₄	m₁ einseitig verlängert	beidseitig verlängert	m₂	m₄	m₅	s

45	-	30	3	3,2	4	6,4	33	-	18	9	24	1,5
-	60	30	3	3,2	4	6,4	-	48	18	9	24	1,5
60	-	40	4	4,2	5	8,3	45	-	25	12,5	32,5	2
-	80	40	4	4,2	5	8,3	-	65	25	12,5	32,5	2
75	-	50	6	5,2	5	8,3	55	-	30	15	40	2
-	100	50	6	5,2	5	8,3	-	80	30	15	40	2
90	-	60	6	5,2	5	8,3	66	-	36	18	48	2
-	120	60	6	5,2	5	8,3	-	96	36	18	48	2

GN 136 Blechscharniere Edelstahl, horizontal verlängert

Produktfamilie Edelstahl

Produktbeschreibung

Ausführung

Artikelvarianten / Tabelle

Form

Artikelauswahl und -konfiguration

Ausgewählter Artikel (Bestellbeispiel)

CAD-Daten

CAD-Daten

Anmeldung

Quick-Login

Ihr Produkt nicht gefunden?

Das könnte Sie auch interessieren...

A	ohne Bohrungen
B	mit Durchgangsbohrungen
C	mit Senkbohrungen
