Ti trovi qui: Panoramica prodotti  >  3.3 Fissaggio a cerniera, chiusura, bloccaggio di porte e portelli  >  Cerniere  >  GN 136 Cerniere in lamiera prodotto precedente prossimo prodotto

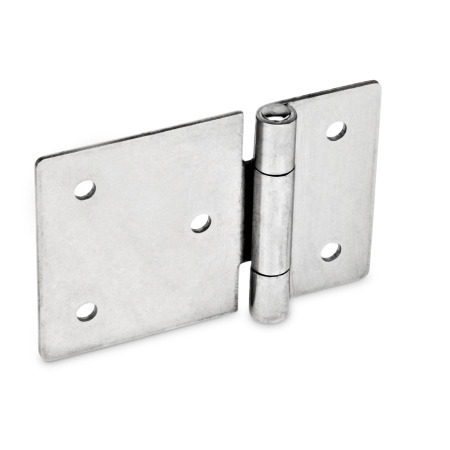

GN 136 Cerniere in lamiera Acciaio INOX , allungate orizzontalmente

Foto

GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente Materiale: NISW - nero, RAL 9005, finitura testurizzata Tipo: B - Con fori passanti Bildvarianten: l1 (e) - allungate su un lato
Materiale: NISW - nero, RAL 9005, finitura testurizzata
Tipo: B - Con fori passanti
Bildvarianten: l1 (e) - allungate su un lato
GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente Materiale: NISW - nero, RAL 9005, finitura testurizzata Tipo: B - Con fori passanti Bildvarianten: l1 (e) - allungate su un lato GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente Materiale: A4 - AISI 316 Tipo: B - Con fori passanti Bildvarianten: l1 (b) - allungate su entrambi i lati GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente Materiale: A4 - AISI 316 Tipo: B - Con fori passanti Bildvarianten: l1 (e) - allungate su un lato GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente Materiale: A4 - AISI 316 Tipo: C - Con fori svasati Bildvarianten: l1 (b) - allungate su entrambi i lati GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente Materiale: A4 - AISI 316 Tipo: C - Con fori svasati Bildvarianten: l1 (e) - allungate su un lato GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente Materiale: NI - liscia Tipo: A - Senza fori alesati Bildvarianten: l1 (b) - allungate su entrambi i lati GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente Materiale: NI - liscia Tipo: A - Senza fori alesati Bildvarianten: l1 (e) - allungate su un lato GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente Materiale: NI - liscia Tipo: B - Con fori passanti Bildvarianten: l1 (b) - allungate su entrambi i lati GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente Materiale: NI - liscia Tipo: B - Con fori passanti Bildvarianten: l1 (e) - allungate su un lato GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente Materiale: NI - liscia Tipo: C - Con fori svasati Bildvarianten: l1 (b) - allungate su entrambi i lati GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente Materiale: NI - liscia Tipo: C - Con fori svasati Bildvarianten: l1 (e) - allungate su un lato GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente Materiale: NISW - nero, RAL 9005, finitura testurizzata Tipo: B - Con fori passanti Bildvarianten: l1 (b) - allungate su entrambi i lati
Acciaio-INOX

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX
Scheda Tecnica GN 136 Stampa questa pagina Elenco dei tipi di cerniere Informazioni sulla portata delle cerniere metalliche

Descrizione del prodotto

Informazioni

Le cerniere in lamiera GN 136 sono disponibili in numerose versioni e sono adatte per applicazioni leggere e medie.

Il tipo A può essere fissato in posizione mediante saldatura o utilizzando i fori praticati dal cliente.

Le versioni in acciaio INOX è particolarmente adatta per applicazioni in condizioni altamente aggressive.

Specifiche

Aletta della cerniera

  • Acciaio INOX AISI 304
    • lisciaNI
      Tutti i tipi
    • Rivestimento con polveri
      nero, RAL 9005, finitura testurizzataNISWNISW
      Solo tipo B
  • Acciaio INOX AISI 316A4
    Solo tipo B / C

Aletta della cerniera
Acciaio INOX

  • AISI 304 per NI / NISW
  • AISI 316 per A4
  • Rivettato

RoHS

Disegno tecnico

GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente disegno
Nascondi disegno tecnico
GN 136 Cerniere in lamiera di acciaio INOX, allungate orizzontalmente disegno

Opzioni articolo / Tabella

Tipo

ASenza fori alesati
BCon fori passanti
CCon fori svasati
Mostra / Nascondi colonne
l1
allungate
su un lato
allungate su entrambi
i lati		l2d1d2d3d4m1
allungate
su un lato
allungate su entrambi
i lati		m2m4m5s
45-3033,246,433-189241,5
-603033,246,4-48189241,5
60-4044,258,345-2512,532,52
-804044,258,3-652512,532,52
75-5065,258,355-3015402
-1005065,258,3-803015402
90-6065,258,366-3618482
-1206065,258,3-963618482

Selezione e configurazione articolo

Specifiche



Materiale
NISW
Larghezza l1
Lunghezza l2
Tipo



Parte selezionata (Come ordinare)

Totale (netto)
3,38 €
più IVA 0,64 €
lordo 4,02 €
In magazzino
Peso: 0,020 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
83021000
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.

Dati CAD

Al momento non è possibile scaricare direttamente i dati CAD 3D o i dati 2D per questa parte. Inviaci direttamente la tua richiesta via e-mail. Appena possibile ti invieremo i dati CAD desiderati.
