Vous êtes ici : Présentation des produits  >  3.3 Articulation, enclenchement, verrouillage de portes et de caches  >  Charnières  >  GN 136 Charnières en tôle produit précédent produit suivant

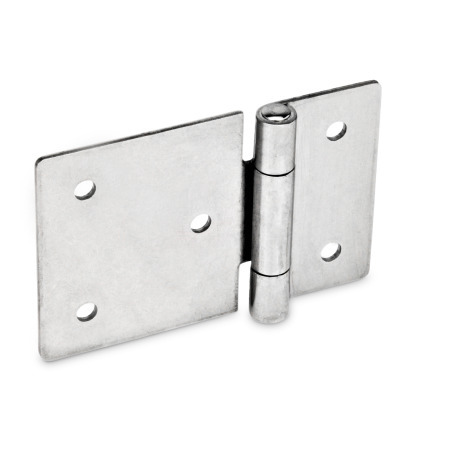

GN 136 Charnières en tôle Inox, allongées dans le sens horizontal


GN 136 Charnières en tôle, inox, allongées dans le sens horizontal Matériau: A4 - Inox Type: B - avec trous traversants Largeur: l1 (e) - sur une seule face allongé
Matériau: A4 - Inox
Type: B - avec trous traversants
Largeur: l1 (e) - sur une seule face allongé
GN 136 Charnières en tôle, inox, allongées dans le sens horizontal Matériau: A4 - Inox Type: B - avec trous traversants Largeur: l1 (e) - sur une seule face allongé GN 136 Charnières en tôle, inox, allongées dans le sens horizontal Matériau: A4 - Inox Type: B - avec trous traversants Largeur: l1 (b) - sur les deux faces allongé GN 136 Charnières en tôle, inox, allongées dans le sens horizontal Matériau: A4 - Inox Type: C - avec trous fraisés Largeur: l1 (b) - sur les deux faces allongé GN 136 Charnières en tôle, inox, allongées dans le sens horizontal Matériau: A4 - Inox Type: C - avec trous fraisés Largeur: l1 (e) - sur une seule face allongé GN 136 Charnières en tôle, inox, allongées dans le sens horizontal Matériau: NI - Inox Type: A - sans alésages Largeur: l1 (b) - sur les deux faces allongé GN 136 Charnières en tôle, inox, allongées dans le sens horizontal Matériau: NI - Inox Type: A - sans alésages Largeur: l1 (e) - sur une seule face allongé GN 136 Charnières en tôle, inox, allongées dans le sens horizontal Matériau: NI - Inox Type: B - avec trous traversants Largeur: l1 (b) - sur les deux faces allongé GN 136 Charnières en tôle, inox, allongées dans le sens horizontal Matériau: NI - Inox Type: B - avec trous traversants Largeur: l1 (e) - sur une seule face allongé GN 136 Charnières en tôle, inox, allongées dans le sens horizontal Matériau: NI - Inox Type: C - avec trous fraisés Largeur: l1 (b) - sur les deux faces allongé GN 136 Charnières en tôle, inox, allongées dans le sens horizontal Matériau: NI - Inox Type: C - avec trous fraisés Largeur: l1 (e) - sur une seule face allongé
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Fiche standard GN 136 Imprimer cette page Liste des types de charnière Informations sur la capacité de charge des charnières en métal Caractéristiques de l'inox

Description du produit

Information

Les charnières en tôle inox GN 136 sont disponibles dans de nombreuses versions et conviennent aux applications peu ou moyennement exigeantes.

Le type A peut être maintenu en place par soudage ou via les trous créés par le client.

Les versions en inox sont particulièrement adaptés aux applications soumises à des conditions très agressives.

Spécifications

Chape de charnière

  • Inox AISI 304NI
    Tous les types
  • Inox AISI 316A4
    Uniquement les types B et C

Goupille
Inox

  • AISI 304 pour NI
  • AISI 316 pour A4
  • riveté

RoHS

Schéma technique

3D
GN 136 Charnières en tôle, inox, allongées dans le sens horizontal schéma
Masquer schéma technique
GN 136 Charnières en tôle, inox, allongées dans le sens horizontal schéma

Options d'article/Tableau

Type

Asans alésages
Bavec trous traversants
Cavec trous fraisés
Afficher/Masquer colonnes
l1
sur une seule face
allongé
sur les deux faces
allongé		l2d1d2d3d4m1m2m4m5s
45-3033,246,433189241,5
-603033,246,448189241,5
60-4044,258,3452512,532,52
-804044,258,3652512,532,52
75-5065,258,3553015402
-1005065,258,3803015402
90-6065,258,3663618482
-1206065,258,3963618482

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques



Matériau


Largeur l1
Longueur l2
Type



Pièce sélectionnée (Comment commander)

Total (net)
2,64 €
plus TVA 0,50 €
brute 3,14 €
En stock
Poids: 0,019 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
83021000
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
