Usted está aquí: Vista general de producto  >  3.3 Abatimiento, cierre y bloqueo de puertas y cubiertas  >  Bisagras  >  GN 136 Bisagras de chapa producto anterior producto siguiente

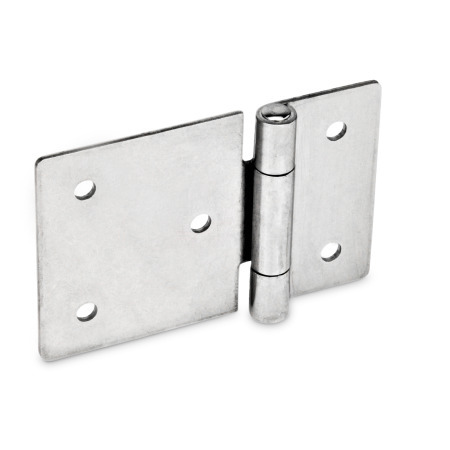

GN 136 Bisagras de chapa Acero inoxidable, alargada horizontalmente

Foto

GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Material: NISW - negro, RAL 9005, acabado texturado Tipo: B - con orificios pasantes Bildvarianten: l1 (e) - alargada por un lado
Material: NISW - negro, RAL 9005, acabado texturado
Tipo: B - con orificios pasantes
Bildvarianten: l1 (e) - alargada por un lado
GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Material: NISW - negro, RAL 9005, acabado texturado Tipo: B - con orificios pasantes Bildvarianten: l1 (e) - alargada por un lado GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Material: A4 - AISI 316 Tipo: B - con orificios pasantes Bildvarianten: l1 (b) - alargada por ambos lados GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Material: A4 - AISI 316 Tipo: B - con orificios pasantes Bildvarianten: l1 (e) - alargada por un lado GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Material: A4 - AISI 316 Tipo: C - con orificios avellanados Bildvarianten: l1 (b) - alargada por ambos lados GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Material: A4 - AISI 316 Tipo: C - con orificios avellanados Bildvarianten: l1 (e) - alargada por un lado GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Material: NI - natural Tipo: A - sin orificios Bildvarianten: l1 (b) - alargada por ambos lados GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Material: NI - natural Tipo: A - sin orificios Bildvarianten: l1 (e) - alargada por un lado GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Material: NI - natural Tipo: B - con orificios pasantes Bildvarianten: l1 (b) - alargada por ambos lados GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Material: NI - natural Tipo: B - con orificios pasantes Bildvarianten: l1 (e) - alargada por un lado GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Material: NI - natural Tipo: C - con orificios avellanados Bildvarianten: l1 (b) - alargada por ambos lados GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Material: NI - natural Tipo: C - con orificios avellanados Bildvarianten: l1 (e) - alargada por un lado GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Material: NISW - negro, RAL 9005, acabado texturado Tipo: B - con orificios pasantes Bildvarianten: l1 (b) - alargada por ambos lados
Acero-inoxidable

Familia de productos de acero inoxidable

Las piezas estándar en acero inoxidable resistente a la corrosión han sido diseñadas para ser utilizadas en el sector alimentario y en la industria química, para condiciones ambientales agresivas o en el exterior.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable
Ficha técnica GN 136 Imprimir esta página Lista de tipos de bisagras Información de la capacidad de carga de bisagras metálicas Características del acero inoxidable

Descripción del producto

Información

Las bisagras de chapa GN 136 están disponibles en muchas versiones diferentes y son adecuadas para aplicaciones con cargas medias y ligeras.

El Tipo A se puede fijar mediante soldadura o mediante orificios practicados por el usuario.

Las versiones en acero inoxidable son especialmente adecuadas para aplicaciones en condiciones altamente agresivas.

Especificación

Hoja de bisagra

  • Acero inoxidable AISI 304
    • naturalNI
      Todos los tipos
    • Con revestimiento de plástico
      negro, RAL 9005, acabado texturadoNISWNISW
      Sólo tipo B
  • Acero inoxidable AISI 316A4
    Sólo tipo B y C

Hoja de bisagra
Acero inoxidable

  • AISI 304 para NI / NISW
  • AISI 316 para A4
  • remachado

RoHS

Dibujo técnico

GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Esquema
Ocultar dibujo técnico
GN 136 Bisagras de chapa de acero inoxidable, alargadas horizontalmente Esquema

Opciones del artículo / Tabla

Tipo

Asin orificios
Bcon orificios pasantes
Ccon orificios avellanados
Mostrar / ocultar columnas
l1
alargada
por un lado
alargada
por ambos lados		l2d1d2d3d4m1
alargada
por un lado
alargada
por ambos lados		m2m4m5s
45-3033,246,433-189241,5
-603033,246,4-48189241,5
60-4044,258,345-2512,532,52
-804044,258,3-652512,532,52
75-5065,258,355-3015402
-1005065,258,3-803015402
90-6065,258,366-3618482
-1206065,258,3-963618482

Estructura y precio

Especificaciones



Material
NISW
Anchura l1
Longitud l2
Tipo



Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
3,38 €
más IVA 0,64 €
bruto 4,02 €
En stock
Peso: 0,020 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
83021000
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.

Datos CAD

En la actualidad, no existe una descarga directa de datos CAD 3D o 2D para esta pieza. Envíenos su consulta por correo electrónico directamente. Tan pronto como sea posible, le enviaremos los datos CAD deseados.
