Elektromechanische Verschlusssysteme GN 120.4

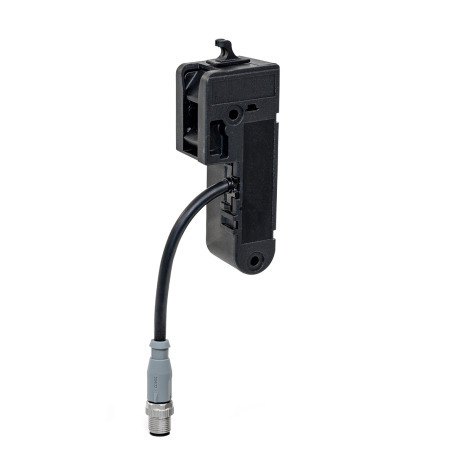

GN 120.4 Elektromechanische Verschlusssysteme, Kunststoff, für Verriegelungen

Normblatt GN 120.4 Diese Seite drucken Betriebsanleitung GN 120.4 Erläuterungen zu Schutzart IP Kunststoff-Eigenschaften

Produktbeschreibung

Elektromechanische Verschlusssysteme GN 120.4 werden zusammen mit Verriegelungen GN 115 bzw. GN 515 eingesetzt. In der Schließposition wird der Riegel durch die Verriegelungsfalle gesperrt bzw. durch ein elektrisches Eingangssignal entsperrt. Zusätzlich wird die Anwesenheit des Riegels in der Schließposition abgefragt und als Ausgangssignal ausgegeben.

Das Verschlusssystem kann für links oder rechts schließende Verriegelungen verwendet werden und vergrößert den Riegelabstand A um 8 mm. Bestehende Konstruktionen können mit minimalem Aufwand nachgerüstet werden. Darüber hinaus ist das elektromechanische Verschlusssystem von außen nicht sichtbar.

Ausführung

Gehäuse / Verriegelungsfalle / Riegelabfrage
Kunststoff, Polyamid (PA)

glasfaserverstärkt
schwarz, RAL 9005, matt

Kabel
Kunststoff, Polyurethan (PUR)
schwarz

Stecker

Kunststoff, 8-polig, M12x1
Rändelverschraubung
Messing, vernickelt

Einsatztemperatur -20 °C bis +60 °C

RoHS

Zubehör

Kabel mit Anschlusskupplung GN 330

GN 120.4 Elektromechanische Verschlusssysteme, Kunststoff, für Verriegelungen Skizze

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Kennziffer

2	mit Riegelabfrage

Anschlussart

A	Anschlussstecker (mit 0,25 m Kabel)

Breite

42

Artikelauswahl und -konfiguration

Breite

Kennziffer

2 - mit Riegelabfrage

Annschlussart

A - Anschlussstecker (mit 0,25 m Kabel)

Funktionsbeschreibung


						Wird der Riegel durch die auf 90° begrenze Drehung in Schließposition bewegt, schnappt die Verriegelungsfalle des elektromechanischen Zungenverschlusses federbelastet nach vorne und verhindert das erneute Öffnen der Verriegelung.
						In der Schließposition wird die Anwesenheit des Riegels über die Riegelabfrage erkannt und als High-Signal am Ausgang der Riegelabfrage (Pin 4) ausgegeben, wenn zudem eine Verbindung zwischen den Zusatzkontakten Pin 5 und 6 besteht. Diese kann zum Beispiel als einfache Drahtbrücke oder durch die Positionsabfrage einer Tür realisiert sein.
						Um die Verriegelung freizugegeben, wird am Steuereingang Pin 4 ein High-Signal angelegt und so die Verriegelungsfalle elektromechanisch zurückgefahren. Bei einem Stromausfall oder einer Störung kann die Verriegelungsfalle über die manuelle Notentriegelung zurückgeschoben werden. An der Notentriegelung ist eine Befestigungsmöglichkeit für einen Bowdenzug angebracht.
						Wenn am Steuereingang Pin 4 das High-Signal abfällt, wird die Verriegelungsfalle von der Elektromechanik freigegeben, wodurch diese federbelastet wieder nach vorne in die Ausgangsstellung fährt.

Konstruktions- und Montagehinweise

Nach erfolgter Montage kann das Anschlusskabel bei Bedarf zusätzlich durch einen Kabelbinder an der Zugentlastung befestigt werden. Das elektromechanische Verschlusssystem GN 120.4 kann in bestehende Konstruktionen mit geringem
Aufwand nachgerüstet werden. Der Aufbau des elektromechanischen Verschlusssystems erfordert lediglich die Vergrößerung des Riegelabstands A der Verriegelung um 8 mm. Entsprechende Riegel sind für alle gängingen Riegelabstände lieferbar.

Mechanische Eigenschaften


Befestigung	2 x Durchgangsbohrungen für Schrauben M5
Empfohlenes Anzugsdrehmoment	max. 2 Nm
Schutzart	IP2x (Kabelschutz beachten!)	nach EN 60529
Notentriegelung	Befestigungsmöglichkeit für Bowdenzug

Elektrische Eigenschaften / Sicherheitseigenschaften

Versorgungsspannung

12-24 VDC

max. Stromaufnahme

max. 120 mA; Stand-by 9mA

Gebrauchskategorie

DC 13: 24 VDC / 120 mA

nach EN 60947-5-1

Kontakte, Anschlussart
Stecker M12x1, 8-polig, A-codiert

1 - nicht belegt

2 - Versorgungsspannung

3 - Steuereingang Entriegelung

4 - Ausgang Riegelabfrage

5 - Eingang Zusatzkontakt

6 - Ausgang Zusatzkontakt

7 - 0 VDC / Funktionserde

8 - nicht belegt

Kabel

8x0,25mm2, Li9Y11Y, Mantel PUR, UL

nach IEC 60332-1-2

Zugentlastung

mittels Kabelbinder

Kurzschlussstrom

1000 A

nach EN 60947-5-1

Bemessungsisolationsspannung

30 VDC

Einsatzstemperatur

-20 °C ... +60 °C

Verschmutzungsgrad, extern

nach EN 60947-5-1

Gebrauchsdauer (TM)

20 Jahre

nach EN ISO 13849-1

Anzahl von Zyklen (B10 d)

50 000

nach EN ISO 13849-1

Zulassungen, Konformitäten, Anwendbarkeit

CE-Kennzeichung
UL Recognized

EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-6
EN 61000-4-8

Hinweis

Weitere wichtige Angbaben und Hinweise zur Verwendung des elektromechanischen Verschlusssystems GN 120.4 beinhaltet die Betriebsanleitung. Sie ist Teil des Lieferumfangs und kann unter www.ganternorm.com/service als PDF heruntergelden werden.
Die Montage und Inbetriebnahme des elektromechanischen Verschlusssystems muss von qualifiziertem Fachpersonal entsprechend den in der Betriebsanleitung gemachten Angaben sowie den nationalen und internationalen Bestimmungen und anwendbaren Normen ausgeführt werden. Die Otto Ganter GmbH & Co. KG übernimmt keine gesetzliche Haftung für fehlende oder falsche Informationen sowie für daraus entstehende Folgen.
