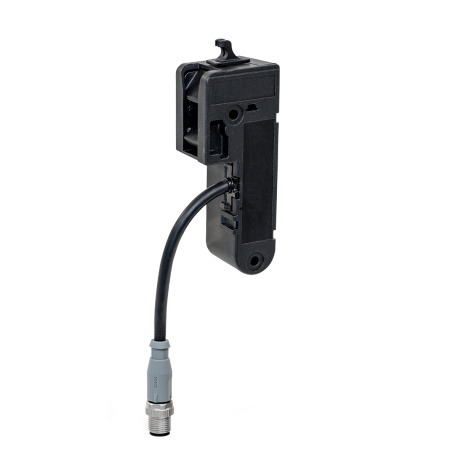

Sähkömekaaniset lukitusjärjestelmät GN 120.4

GN 120.4 Sähkömekaaniset lukitusjärjestelmät, muovi, salpoja varten.

Standardilehti GN 120.4 Tulosta tämä sivu Käyttöohjeet GN 120.4 Muovin ominaisuudet

Tuotteen kuvaus

Sähkömekaanisia lukitusjärjestelmiä GN 120.4 käytetään yhdessä salpojen GN 115 tai GN 515 kanssa. Suljetussa asennossa salvan varsi lukitaan sulkuhaalla ja sähköisellä tulosignaalilla. Lisäksi salvan varren läsnäolo suljetussa asennossa havaitaan ja siitä annetaan lähtösignaali.

Lukitusjärjestelmää voi käyttää vasemman- tai oikeanpuoleisiin lukkoihin ja siinä lisätään salvan etäisyyttä 8 mm:llä. Olemassa olevat asennukset voidaan päivittää pienellä vaivalla. Sähkömekaaninen lukitusjärjestelmä ei myöskään näy ulkopuolelta.

Tekninen eritelmä

Kotelo / Lukituksen sulkuhaka / Salvan varren tarkistus
Muovi, polyamidi (PA)

Lasikuituvahvistettu
Musta, RAL 9005, matta

Kaapeli
Muovi, polyuretaani (PUR)
Musta

Tulppa

Muovi, 8-tappinen, M12x1
Kytkentä pyälletyllä ruuvilla
Messinki, nikkelöity

Käyttölämpötila –20 °C – +60 °C

RoHS

Lisävaruste

Kaapelit, joissa liitin GN 330

GN 120.4 Sähkömekaaniset lukitusjärjestelmät, muovi, salpoja varten. luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Tunnistenro.

2	Salvan varren tarkistuksella

Kytkentätyyppi

A	Liitinpistoke (0.25 m kaapelilla)

Leveys

42

Koonti ja hinta

Leveys

Tunnistenro.

2 - Salvan varren tarkistuksella

Kytkentätyyppi

A - Liitinpistoke (0.25 m kaapelilla)

Toiminnan kuvaus


						Jos salvan varsi siirretään suljettuun asentoon 90º rajoitetulla kierrolla, jousikuormitettu lukituksen sulkuhaka napsahtaa eteenpäin salvan uudelleen avautumisen estämiseksi.
						Suljetussa asennossa salvan varren läsnäolo havaitaan salvan varren tarkistuksessa, ja salvan varren tarkistuksen lähtö (tappi 4) antaa korkean signaalin, jos kytkentä on olemassa myös ylimääräisten tappien 5 ja 6 välillä. Tämä saattaa ilmetä esimerkiksi yksinkertaisena johtimen siltana tai oven asennon tarkistuksessa.
						Salvan vapauttamiseksi uudelleen, ohjauksen tulon tappiin 4 ohjataan korkea signaali, joka aiheuttaa lukitussalvan vetäytymisen sähkömekaanisesti. Virtakatkon tai järjestelmävian tapauksessa lukitussalpa voidaan työntää takaisin manuaalisella hätävapautuksella. Hätävapautus on suunniteltu siten, että se mahdollistaa Bowden-kaapelin kiinnittämisen.
						Kun ohjauksen tulon tapin 4 korkea signaali heikkenee, sulkuhaka vapautetaan sähkömekaanisella mekanismilla, jonka avulla jousi voi työntää sen jälleen eteenpäin alkuasentoon.

Tekniset ja kokoonpano-ohjeet

Asentamisen jälkeen kytkentäkaapeli voidaan varmistaa vielä johdinsiteellä jännityksen poistamiseksi tarvittaessa. Sähkömekaaninen lukitusjärjestelmä GN 120.4 voidaan lisätä helposti olemassa oleviin
asennuksiin. Sähkömekaanisen lukitusjärjestelmän sijoittamiseksi tarvitaan vain salvan etäisyyden A lisääminen 8 mm. Vastaavat salvan varret on saatavissa kaikille tyypillisille salvan etäisyyksille.

Mekaaniset ominaisuudet


Kiinnittäminen	2x läpireikä M5 ruuveille
Suositeltu momentti	Maks. 2 Nm
Suojaustyyppi	IP2x (huomioi kaapelin suojaus!)	EN 60529:n mukaan
Hätävapautus	Kiinnitysvaihtoehto Bowden-kaapelille

Sähköiset ominaisuudet / Turvallisuusominaisuudet

Syöttöjännite

12-24 VDC

Maks. tehon kulutus

Maks. 120 mA; valmiustila 9 mA

Käyttöluokitus

DC 13: 24 VDC / 120 mA

EN 60947-5-1:n mukaan

Koskettimet, kytkentätyyppi
Liitin M12x1, 8-tappinen, A-koodattu

1 - Ei käytössä

2 - Syöttöjännite

3 - Vapautuksen ohjauksen tulo

4 - Salvan varren tarkistuksen lähtö

5 - Ylimääräinen koskettimen tulo

6 - Ylimääräinen koskettimen lähtö

7 - 0 VDC / toiminnallinen maadoitus

8 - Ei käytössä

Kaapeli

8x0.25mm2, Li9Y11Y, vaippa PUR, UL

IEC 60332-1-2:n mukaan

Jännityksen poisto

Johdinsiteellä

Oikosulkuvirta

1000 A

EN 60947-5-1:n mukaan

Nimellinen eristysjännite

30 VDC

Käyttölämpötila

-20 °C ... +60 °C

Epäpuhtausaste, ulkoinen

EN 60947-5-1:n mukaan

Tehtäväaika (TM)

20 vuotta

EN ISO 13849-1:n mukaan

Syklien lukumäärä (B10 d)

50,000

EN ISO 13849-1:n mukaan

Hyväksynnät, vaatimusten vastaavuudet, sovellettavuus

CE-merkintä
UL:n tunnustama

EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-6
EN 61000-4-8

Tiedot

Tärkeitä lisätietoja ja ohjeita sähkömekaanisen lukitusjärjestelmän GN 120.4 käytöstä löytyy käyttöohjeista. Käyttöohjeet toimitetaan tuotteen mukana ja ne voi myös ladata PDF-muodossa osoitteesta www.ganternorm.com/service.
Pätevän asiantuntijan tulee suorittaa sähkömekaanisen lukitusjärjestelmän asentaminen ja käyttöönotto käyttöohjeissa olevien tietojen mukaisesti sekä noudattaen kansallisia ja kansainvälisiä määräyksiä ja sovellettavia standardeja. Otto Ganter GmbH & Co. KG ei ota minkäänlaista laillista vastuuta puuttuvasta tai virheellisestä tiedosta tai niiden seurauksista.

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

178,96 €

plus ALV 34,00 €
brutto 212,96 €

Varastossa

Paino: 0,100 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

85437090
