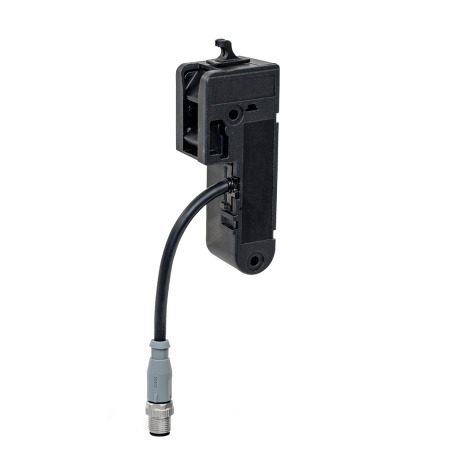

GN 120.4 Sistemas de cierre electromecánicos Plástico, para pestillos

Si la leva de cierre se mueve a la posición cerrada a través de la rotación limitada a 90°, la contrapieza de bloqueo accionada por muelle se mueve hacia delante para evitar la reapertura del pestillo.

En la posición cerrada, la presencia de la leva de cierre es detectada por la comprobación de la leva de cierre, y se emite una señal alta en la salida de la comprobación de la leva de cierre (pin 4) si también hay una conexión presente entre los pines de contacto adicionales 5 y 6. Por ejemplo, esto puede ser un simple puente de cable o un sensor de posición de puerta.

Para volver a liberar el pestillo, se aplica una señal alta en el pin de entrada de control 4, haciendo que la contrapieza de bloqueo se pueda retirar electromecánicamente. En caso de fallo de alimentación o fallo del sistema, la contrapieza de bloqueo se puede empujar hacia atrás mediante el desbloqueo manual de emergencia. El desbloqueo de emergencia está diseñado para permitir la fijación de un cable Bowden.

Cuando desaparece la señal alta en el pin de entrada de control 4, el mecanismo electromecánico libera la contrapieza de bloqueo, permitiendo que el muelle la vuelva a empujar hacia delante hasta la posición inicial.

Fijación

2 orificios pasantes para tornillos M5

Par recomendado

Máx. 2 Nm

Tipo de protección

IP2x
(¡observe la protección del cable!)

conforme a EN 60529

Desbloqueo de emergencia

Opción de fijación con cable Bowden

** Tensión de alimentación**

12-24 VCC

Máx. consumo energético

Máx. 120 mA; modo de espera, 9 mA

Categoría de utilización

CC 13: 24 VCC/120 mA

conforme a EN 60947-5-1

Contactos, tipo de conexión
Conector M12x1, 8 pines, codificación A

1 - Sin uso

2 - Tensión de alimentación

3 - Entrada de control de liberación

4 - Salida de la comprobación de la leva de cierre

5 - Entrada de contacto adicional

6 - Salida de contacto adicional

7 - 0 VCC/puesta a tierra funcional

8 - Sin uso

Cable

8x0,25mm2, Li9Y11Y, camisa PUR, UL

conforme a IEC 60332-1-2

Alivio de tracción

Con brida de cables

Corriente de cortocircuito

1 000 A

conforme a EN 60947-5-1

Tensión de aislamiento estimada

30 VCC

Temperatura de trabajo

-20 °C ... +60 °C

Grado de contaminación, externa

2

conforme a EN 60947-5-1

Vida de trabajo (TM)

20 años

conforme a EN ISO 13849-1

Número de ciclos (B10 d)

50 000

conforme a EN ISO 13849-1

Marcado CE
Reconocimiento UL

EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-6
EN 61000-4-8
