Systèmes de verrouillage électromécaniques GN 120.4

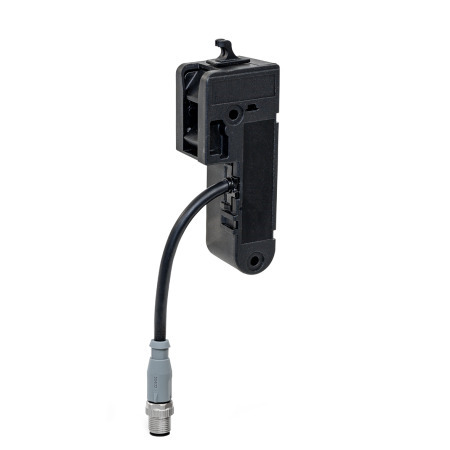

GN 120.4 Systèmes de verrouillage électromécaniques, plastique, pour loquets

Fiche standard GN 120.4 Imprimer cette page Notice d'utilisation GN 120.4 Caractéristiques du plastique

Description du produit

Les systèmes de verrouillage électromécanique GN 120.4 sont utilisés avec les loquets à came GN 115 ou GN 515. En position fermée, le bras de verrouillage est bloqué par le loquet de verrouillage et par un signal électrique entrant. Par ailleurs, la présence du bras de verrouillage en position fermée est détectée et signalée sous forme de signal sortant.

Le système de verrouillage peut être utilisé sur des fermetures gauche ou droite et permet d'augmenter de 8 mm la distance de verrouillage A. La mise à niveau d'installations existantes peut être réalisée avec un minimum d'efforts. De plus, le système de verrouillage électromécanique n’est pas visible depuis l’extérieur.

Spécifications

Logement/loquet de verrouillage/contrôle du bras de verrouillage
Plastique, polyamide (PA)

Renforcé de fibre de verre
Noir, RAL 9005, mat

Câble
Plastique, polyuréthane (PUR)
Noir

Fiche

Plastique, 8 broches, M12x1
Raccordement à vis moletée
Laiton nickelé

Température de fonctionnement -20 °C à 60 °C

RoHS

Accessoire

Câbles avec raccord de gaine GN 330

GN 120.4 Systèmes de verrouillage électromécaniques, plastique, pour loquets schéma

Masquer schéma technique

Options d'article/Tableau

N° d'identification

2	Avec contrôle du bras de verrouillage

Type de raccordement

A	Fiche de connexion (avec câble de 0,25 m)

Largeur

42

Configuration et prix

Largeur

N° d'identification

2 - Avec contrôle du bras de verrouillage

Type de raccordement

A - Fiche de connexion (avec câble de 0,25 m)

Description du fonctionnement


						Lorsque le bras de verrouillage est déplacé de 90° vers la position fermée, le loquet à ressort s'enclenche vers l'avant pour empêcher la réouverture du loquet.
						En position fermée, la présence du bras de verrouillage est détectée par la fonction de contrôle du bras de verrouillage. Si une connexion est également présente entre les broches 5 et 6 du contact supplémentaire, un signal fort est transmis à la sortie de la fonction de contrôle du bras de verrouillage (broche 4). Il peut s'agir, par exemple, d'un pont filaire simple ou d'un contrôle de position de la porte.
						Pour redéverrouiller le loquet, un signal fort est transmis à la broche 4 de l'entrée de commande, ce qui entraîne le retrait électromécanique du loquet de verrouillage. En cas de panne de courant ou de défaillance du système, le loquet de verrouillage peut être rabattu à l'aide du dispositif de déverrouillage manuel d'urgence. Le déverrouillage d'urgence est conçu pour permettre la fixation d'un câble Bowden.
						Dès que la broche 4 de l'entrée de commande ne reçoit plus de signal fort, le mécanisme électromécanique libère le loquet de verrouillage, ce qui permet au ressort de le repousser vers l'avant dans sa position initiale.

Instructions techniques et de montage

Après installation, le câble de raccordement peut, si nécessaire, être maintenu à l’aide d’un collier de type rilsan au niveau du dispositif de décharge de traction. Le système de verrouillage électromécanique GN 120.4 peut facilement être intégré à des installations
existantes. Pour installer le système de verrouillage électromagnétique, il suffit d'augmenter de 8 mm la distance A du loquet. Des bras de verrouillage adaptés sont disponibles pour toutes les distances de verrouillage courantes.

Caractéristiques mécaniques


Fixation	2 trous traversants pour vis M5
Couple recommandé	Max. 2 Nm
Type de protection	IP2x (assurer la protection des câbles !)	selon EN 60529
Déverrouillage d'urgence	Option de fixation pour le câble Bowden

Caractéristiques électriques / Caractéristiques de sécurité

Tension d'alimentation

12-24 VCC

Consommation électrique max.

Max. 120 mA ; veille 9 mA

Catégorie d'utilisation

CC 13 : 24 VCC/120 mA

selon EN 60947-5-1

Contacts, type de connexion
Fiche M12x1, 8 broches, codage A

1 - Non utilisé

2 - Tension d'alimentation

3 - Entrée de la commande de déverrouillage

4 - Sortie de contrôle du bras de verrouillage

5 - Entrée de contact supplémentaire

6 - Sortie de contact supplémentaire

7 - Mise à la terre fonctionnelle / 0 VCC

8 - Non utilisé

Câble

8x0,25 mm2, Li9Y11Y, gaine en PUR, UL

selon CEI 60332-1-2

Décharge de traction

Avec collier de type rilsan

Courant de court-circuit

1000 A

selon EN 60947-5-1

Tension d'isolation nominale

30 VCC

Température de fonctionnement

-20 °C ... +60 °C

Degré de pollution, externe

selon EN 60947-5-1

Temps de mission (TM)

20 ans

selon EN ISO 13849-1

Nombre de cycles (B10 d)

50 000

selon EN ISO 13849-1

Homologations, conformités, applicabilité

Marquage CE
Accréditation UL

EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-6
EN 61000-4-8

Informations

Le mode d'emploi contient d'autres informations et instructions importantes concernant l'utilisation du système de fermeture électromécanique GN 120.4. Ce document est fourni avec le produit et peut également être téléchargé au format PDF à l'adresse suivante : www.ganternorm.com/service.
Le système de verrouillage électromécanique doit être installé et mis en service par un spécialiste qualifié conformément aux informations contenues dans le mode d'emploi ainsi qu'aux dispositions nationales et internationales et aux normes applicables. Otto Ganter GmbH & Co. KG décline toute responsabilité légale en cas d'informations manquantes ou incorrectes et des conséquences qui pourraient en résulter.
