GN 515 Verriegelungen Zink-Druckguss, mit verlängertem Gehäuse, Betätigung mit Bedienelementen

Produktbild

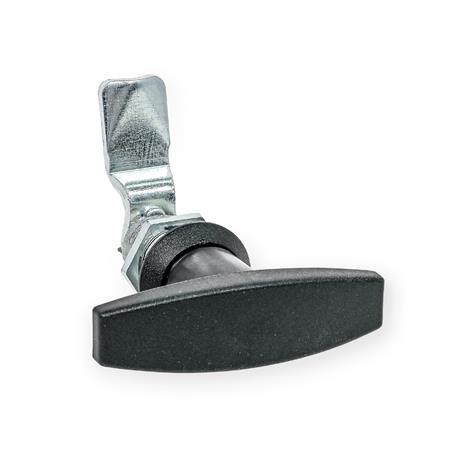

Form: ST - mit T-Griff

GN 515 Verriegelungen, Zink-Druckguss, mit verlängertem Gehäuse, Betätigung mit Bedienelementen Form: HG - mit Hebel

GN 515 Verriegelungen, Zink-Druckguss, mit verlängertem Gehäuse, Betätigung mit Bedienelementen Form: KG - mit Knebel

GN 515 Verriegelungen, Zink-Druckguss, mit verlängertem Gehäuse, Betätigung mit Bedienelementen Form: RG - mit Rändelgriff GN 7336

GN 515 Verriegelungen, Zink-Druckguss, mit verlängertem Gehäuse, Betätigung mit Bedienelementen Form: SG - mit Sterngriff

GN 515 Verriegelungen, Zink-Druckguss, mit verlängertem Gehäuse, Betätigung mit Bedienelementen Form: SK - mit Knebel

Normblatt GN 515 Diese Seite drucken Konstruktions- und Montagehinweise Erläuterungen zu Schutzart IP Kunststoff-Eigenschaften

Produktbeschreibung

Hinweis

Verriegelungen GN 515 sind bis auf die verlängerten Gehäuse identisch zu Standard-Verriegelungen GN 115. Sie verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang.

Durch verschieden gekröpfte Riegel lässt sich je nach Gehäusehöhe h₁ ein Riegelabstand A von 16 bis 92 mm abdecken, während die verlängerten Gehäuse Türstärken s bis max. 50 mm ermöglichen.

Die Verriegelungen GN 515 werden mit lose beigelegtem Riegel geliefert.

Ausführung

Verschlussgehäuse
Zink-DruckgussZD

Gehäusebund
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW

Bedienelemente
Kunststoff (Polyamid PA)
schwarz, matt

Abdeckkappe (Form RG, KG, HG)
Kunststoff (Polyamid PA)
hellgrau, matt

Sonstige Teile
Stahl, verzinkt, blau passiviert

Schutzart IP65

RoHS

Zubehör

Auflauframpen GN 120.2
Innengriffe GN 120.3

Technische Zeichnung

GN 515 Verriegelungen, Zink-Druckguss, mit verlängertem Gehäuse, Betätigung mit Bedienelementen Skizze

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Form

SG	mit Sterngriff
SK	mit Knebel
ST	mit T-Griff
RG	mit Rändelgriff GN 7336
KG	mit Knebel
HG	mit Hebel

Spalten ein-/ausblenden

h₁	Riegelabstand A											h₂	s max.

30	16	20	25	28	32	36	40	44	48	52	57	40	20
30	18	22	26	30	34	38	42	46	50	54	62	40	20
40	26	30	35	38	42	46	50	54	58	62	67	50	30
40	28	32	36	40	44	48	52	56	60	64	72	50	30
50	36	40	45	48	52	56	60	64	68	72	77	60	40
50	38	42	46	50	54	58	62	66	70	74	82	60	40
60	46	50	55	58	62	66	70	74	78	82	87	70	50
60	48	52	56	60	64	68	72	76	80	84	92	70	50
