GN 8341 Tuercas de mariposa Acero inoxidable, diseño higiénico

Foto

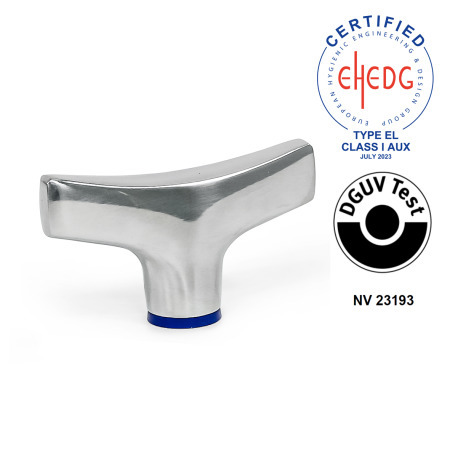

GN 8341 Tuercas de mariposa, acero inoxidable, diseño higiénico Acabado: PL - Pulido (Ra < 0,8 µm) Material (anillo de sellado): H - H-NBR
Acabado: PL - Pulido (Ra < 0,8 µm)
Material (anillo de sellado): H - H-NBR
GN 8341 Tuercas de mariposa, acero inoxidable, diseño higiénico Acabado: PL - Pulido (Ra < 0,8 µm) Material (anillo de sellado): H - H-NBR GN 8341 Tuercas de mariposa, acero inoxidable, diseño higiénico Acabado: MT - Mate (Ra < 0.8 µm) Material (anillo de sellado): E - Caucho de etileno-propileno-dieno GN 8341 Tuercas de mariposa, acero inoxidable, diseño higiénico Acabado: MT - Mate (Ra < 0.8 µm) Material (anillo de sellado): H - H-NBR GN 8341 Tuercas de mariposa, acero inoxidable, diseño higiénico Acabado: PL - Pulido (Ra < 0,8 µm) Material (anillo de sellado): E - Caucho de etileno-propileno-dieno
Acero-inoxidable

Familia de productos de acero inoxidable

Las piezas estándar en acero inoxidable resistente a la corrosión han sido diseñadas para ser utilizadas en el sector alimentario y en la industria química, para condiciones ambientales agresivas o en el exterior.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable
Diseno-higienico

Familia de productos de diseño higiénico

Los componentes estándar de la familia de productos de «Diseño Higiénico» llevan el icono HD. Combinan una alta calidad superficial, ausencia de espacios inaccesibles, superficies exteriores sin ahondamiento y zonas de roscado selladas. Un concepto de sellado basado en cálculos según el MEF garantiza una presión de contacto fiable tras la instalación.

  • adecuado para uso en áreas higiénicamente sensibles
  • rápido y fácil de limpiar
  • sin espacios inaccesibles gracias a las juntas funcionales
  • certificado de acuerdo con las directrices EHEDG
Mostrar todos los productos de diseño higiénico
FDA

Conforme aux exigences de la FDA

Ficha técnica GN 8341 Imprimir esta página Familia de productos de diseño higiénico Características del plástico Características del acero inoxidable Certificado EHEDG Certificado DGUV Test Información sobre el diseño higiénico Catálogo de diseño higiénico

Descripción del producto

Información

Los tuercas de mariposa GN 8341 cumplen con los principios de prueba de la DGUV y están destinadas a utilizarse en áreas higiénicas. La versión con acabado PL está certificada también según las directrices EHEDG. La superficie de atornillamiento sellada permite que el montaje no tenga espacios muertos; su geometría hermética, junto con el acabado de alta calidad, evita que se acumule suciedad y facilita la limpieza.

Los tuercas de mariposa sujetan y aprietan piezas fácilmente y sin herramientas. La forma ergonómica permite elevadas fuerzas de apriete.

Los tuercas de mariposa también se pueden usar en entornos especialmente agresivos gracias a los materiales utilizados.

Especificación

Tuerca de mariposa
Acero inoxidable fundición AISI 316

  • Mate (Ra < 0.8 µm)MT
  • Pulido (Ra < 0,8 µm)PL

Anillo de sellado

  • H-NBRH
    Temperatura de trabajo -25 °C a +150 °C
  • Caucho de etileno-propileno-dienoE
    Temperatura de trabajo -40 °C a +120 °C
  • Material conforme a la FDA
  • azul
  • Dureza 85±5 Shore A

RoHS

Accesorio

Anillos de sellado GN 7600

Bajo pedido

  • con  FKM anillo de sellado (caucho de flúor) F

Dibujo técnico

3D
GN 8341 Tuercas de mariposa, acero inoxidable, diseño higiénico Esquema
Ocultar dibujo técnico
GN 8341 Tuercas de mariposa, acero inoxidable, diseño higiénico Esquema

Opciones del artículo / Tabla

Mostrar / ocultar columnas
d1d2bd3d4d5h1h2 ≈t
mín.
40M 441111,872248
50M 551313,8928510
63M 671616,81235612

Estructura y precio

Abrir el configurador 3D
Diámetro de la empuñadura d1
Rosca d2
Acabado
Material (anillo de sellado)


Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
12,34 €
más IVA 2,34 €
bruto 14,68 €
En stock
Peso: 0,029 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
73181639
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.
