La principal característica de los cepos de palanca GN 854 es su diseño sumamente robusto, resistente y compacto, que permite su uso bajo condiciones exigentes, por ejemplo, exposición a altas temperaturas, polvo, nebulización, etc.
La contrapieza diseñada específicamente permite el aflojamiento forzado de la tensión, por el brazo de sujeción que mueve el estribo de tracción hacia adelante, por ejemplo, para separar mitades de moldes.

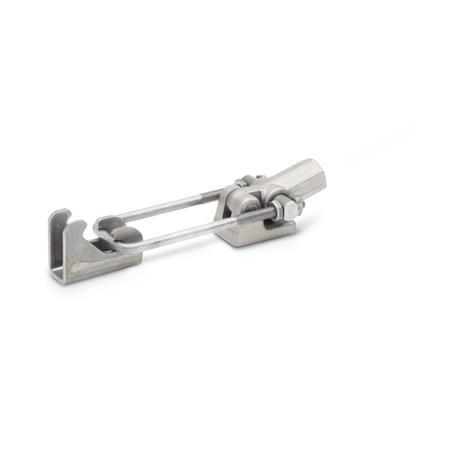

El cepo con orificio (n.º de identificación 1) se acciona con una manilla que se inserta en el cepo y se extrae después del accionamiento. Esto ahorra espacio y tiene la ventaja adicional de que la manilla no se expone a condiciones ambientales adversas, por ejemplo, que se caliente tanto que no se pueda accionar. La manilla no está incluida en el suministro.
La contrapieza también se puede fijar mediante tornillos o pernos.
Si es necesario, los elementos de sujeción y los estribos también están disponibles por separado; el perno de cojinete se desmonta fácilmente para cambiarlo.
RoHS
| 1 | con orificio |
| 2 | con brazo de sujeción |
| T2S | para soldar |
| Tamaño | FR en N Fuerza de retención | a1 | a2 | b1 | b2 | b3 | b4 | b5 | b6 | d1 | d2 | d3 | h1 ≈ N.º de identificación 1 | N.º de identificación 2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1500 | 15000 | 26 | 28 | 65 | 43 | 52 | 70 | 72 | 30 | M 10 | 8,5 | 18 | 55 | 81 |
| Tamaño | h2 | l1 ≈ N.º de identificación 1 | N.º de identificación 2 | l2 mín. | m1 | m2 | r | t | w1 | w2 | w3 ≈ Carrera | w4 ≈ Rango de ajuste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1500 | 55 | 220 | 334 | 186 | 40 | 16 | 120 | 30 | 10,5 | 28 | 25 | 40 |
