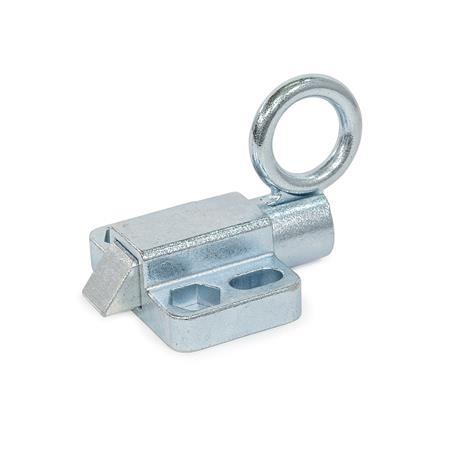

GN 724.6 Posicionadores Acero / acero inoxidable, con pivote achaflanado, con brida para montaje en superficie

Los posicionadores de muelle GN 724.6 cuentan con un pivote de retención con una sección transversal cuadrada, una superficie de cierre en un lateral y un chaflán en la otra. Cuando el objeto que se quiera sujetar se mueve hacia el chaflán, el pivote de retención retrocede hasta la guía, lo que permite que las ranuras y los bordes pasen por encima del pivote. El pivote de retención encaja automáticamente en la dirección de la superficie de cierre. El cierre se puede liberar estirando del anillo con la mano o bien con un cable o una varilla de tracción mediante un gancho.

Las versiones con bloqueo de posición se utilizan cuando el pasador no debe sobresalir de manera temporal. Para ello, el anillo se gira lateralmente después de que el pivote de retención se haya retraído. El anillo se mantiene en esta posición gracias a la cavidad de cierre de la parte superior de la guía.

Las tolerancias dimensionales entre el pasador y la guía se han elegido para garantizar una fiabilidad funcional incluso en aplicaciones de dimensiones aproximadas o en presencia de suciedad.

Para la fijación, los orificios de montaje ranurados o hexagonales permiten utilizar tornillos allen ISO 4762 y tornillos o tuercas de cabeza hexagonal según DIN 931 o DIN 934.

Especificación

Guía / contrapieza

• Fundición de acero de precisión
  • Galvanizado, azul pasivadoZB
  • Zincado y con revestimiento en polvo
    negro, RAL 9005, acabado texturadoSW
• Fundición de acero inoxidable de precisiónNI AISI CF-8

Pasador de retención

• Acero, endurecido
  Zincado, azul pasivado en ZB / SW
• Acero inoxidable AISI 431, endurecido en NI

Anillo

• Fundición de acero de precisión
  Zincado, azul pasivado en ZB / SW
• Fundición de precisión de acero inoxidable AISI CF-8 en NI

Muelle de compresión
Acero inoxidable AISI 316Ti

RoHS
