GN 5080 Imanes de retención NdFeB, carcasa de acero inoxidable, con varilla roscada, diseño higiénico

Foto

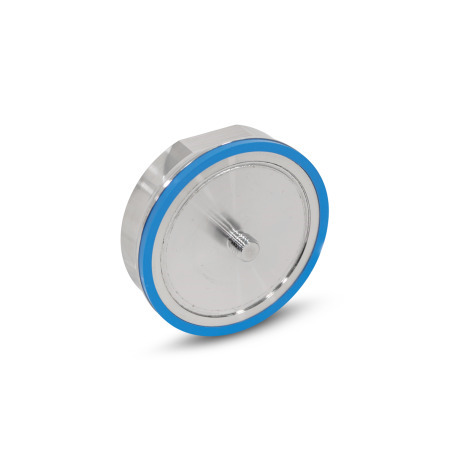

GN 5080 Imanes de retención, NdFeB, carcasa de acero inoxidable, con varilla roscada, diseño higiénico Material (junta de sellado): E - Caucho de etileno-propileno-dieno
Material (junta de sellado): E - Caucho de etileno-propileno-dieno
GN 5080 Imanes de retención, NdFeB, carcasa de acero inoxidable, con varilla roscada, diseño higiénico Material (junta de sellado): E - Caucho de etileno-propileno-dieno GN 5080 Imanes de retención, NdFeB, carcasa de acero inoxidable, con varilla roscada, diseño higiénico Material (junta de sellado): H - Caucho butadieno acrilonitrilo hidrogenado
Acero-inoxidable

Familia de productos de acero inoxidable

Las piezas estándar en acero inoxidable resistente a la corrosión han sido diseñadas para ser utilizadas en el sector alimentario y en la industria química, para condiciones ambientales agresivas o en el exterior.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable
Diseno-higienico

Familia de productos de diseño higiénico

Los componentes estándar de la familia de productos de «Diseño Higiénico» llevan el icono HD. Combinan una alta calidad superficial, ausencia de espacios inaccesibles, superficies exteriores sin ahondamiento y zonas de roscado selladas. Un concepto de sellado basado en cálculos según el MEF garantiza una presión de contacto fiable tras la instalación.

  • adecuado para uso en áreas higiénicamente sensibles
  • rápido y fácil de limpiar
  • sin espacios inaccesibles gracias a las juntas funcionales
  • certificado de acuerdo con las directrices EHEDG
Mostrar todos los productos de diseño higiénico
FDA

Conforme aux exigences de la FDA

Ficha técnica GN 5080 Imprimir esta página Más información de imanes de sujeción Ejemplos de aplicación Características del plástico Características del acero inoxidable

Descripción del producto

Información

Los imanes de retención GN 5080 están diseñados para usos en áreas higiénicas. La superficie sellada atornillada permite el montaje sin espacios muertos; la geometría impermeable y el acabado de alta calidad evitan la acumulación de suciedad y facilitan la limpieza.

Dado que suelen usarse aceros inoxidables no magnéticos en las áreas higiénicas, solo se consigue una fuerza de sujeción en combinación con los discos de soporte GN 7080 o GN 7090. Si se necesita una fuerza de sujeción mayor, se puede usar un segundo imán con polaridad opuesta como contraparte.

Gracias al material usado y al diseño cerrado, los imanes de retención se pueden usar incluso en entornos especialmente agresivos.

Especificación

  • Material magnético
    NdFeB
    Neodimio, hierro, boro
    Resistente a temperaturas de hasta 180 °C
  • Carcasa
    Acero inoxidable AISI 316L
    Mate (Ra < 0.8 µm)MT
  • Junta de sellado
    • Caucho butadieno acrilonitrilo hidrogenadoH
      Resistente a temperaturas de -25 °C a +150 °C
    • Caucho de etileno-propileno-dienoE
      Resistente a temperaturas de -40 °C a +120 °C
    • Azul
    • Dureza 85 ±5 Shore A
    • Conforme a normativa FDA

RoHS

Accesorio

Anillos de sellado GN 7600
Discos soporte GN 7080
Discos soporte GN 7090
Tuercas GN 1580

Bajo pedido

  • con junta de sellado FKM (fluoroelastómero) F

Dibujo técnico

3D
GN 5080 Imanes de retención, NdFeB, carcasa de acero inoxidable, con varilla roscada, diseño higiénico Esquema
Ocultar dibujo técnico
GN 5080 Imanes de retención, NdFeB, carcasa de acero inoxidable, con varilla roscada, diseño higiénico Esquema

Opciones del artículo / Tabla

Polaridad

NPositivo
SNegativo

Tipo

ASuperficie magnética plana
Mostrar / ocultar columnas
d1d2d3d4hLongitud lsFuerzas magnéticas nominales en N
Combinación con disco de sujeción
Combinación de imán con polaridad positiva con polaridad negativa
28M 42624105244560
42M 540381153880105

Estructura y precio

Abrir el configurador 3D
Diámetro d1
Rosca d2
Polaridad


Tipo

Acabado
Material (junta de sellado)


Instrucciones de montaje

a3374464-dedb-461a-ba1a-047add2b606e

Combinando imanes de retención con discos de sujeción se logra una fuerza de sujeción normal.
En la superficie de sujeción se pueden usar indistintamente imanes de retención con polos positivo o negativo.
fee72e71-c93e-4c45-a06b-28ece8d36e15

Si se combinan dos imanes de polaridad opuesta, se logra una fuerza de sujeción mayor.
b1eabc75-0848-4827-a17d-611b6b045adf

Al combinar dos imanes de retención con la misma polaridad se crea una fuerza de repulsión.

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
43,18 €
más IVA 8,20 €
bruto 51,38 €
En stock
Peso: 0,040 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
85051110
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.
