GN 822.1 Minipernos de retención Mecanismo de retención abierto, con y sin bloqueo de posición

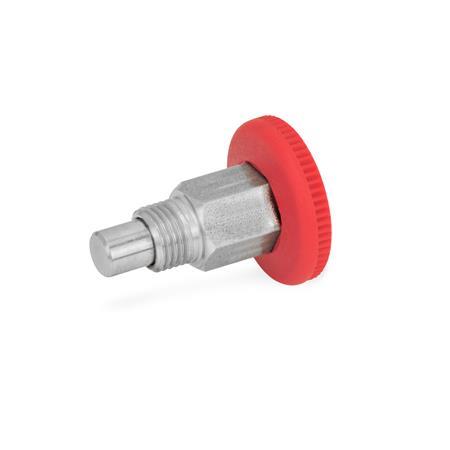

GN 822.1 Minipernos de retención, mecanismo de retención abierto, con pomo rojo Tipo: B - sin bloqueo de posición
Material: NI - Acero inoxidable
Color: RT - rojo, RAL 3000

Tipo: B - sin bloqueo de posición
Material: NI - Acero inoxidable
Color: RT - rojo, RAL 3000

Familia de productos de acero inoxidable

Las piezas estándar en acero inoxidable resistente a la corrosión han sido diseñadas para ser utilizadas en el sector alimentario y en la industria química, para condiciones ambientales agresivas o en el exterior.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable

Ficha técnica GN 822.1 Imprimir esta página Información sobre capacidad de carga Características del acero inoxidable Características del plástico

Descripción del producto

Los minipernos de retención GN 822.1 se caracterizan por sus pequeñas dimensiones. Se han diseñado para su instalación en construcciones de chapa fina.

En el tipo C, el pomo se puede girar 90° después de retraer el pasador, reteniéndolo en estado "retraído" mediante el bloqueo de posición.

Especificación

AceroST
Zincado, pasivado azul

Acero inoxidableNI
AISI 303

Pasador del perno
Acero inoxidable
AISI 303

Muelle
Acero inoxidable
AISI 301

Pomo de plástico
Tecnopolímero (poliamida PA)

rojo, RAL 3000RT
no desmontable

RoHS

GN 822.1 Minipernos de retención, mecanismo de retención abierto, con pomo rojo Esquema

Ocultar dibujo técnico

GN 822.1 Minipernos de retención, mecanismo de retención abierto, con pomo rojo Esquema

Opciones del artículo / Tabla

Tipo

B	sin bloqueo de posición
C	con bloqueo de posición

Mostrar / ocultar columnas

d₁ Pasador 0/-0,06 Orificio +0,05/+0,1	d₂	d₃	l₁	l₂ mín.	l₃	l₄ mín.	A/F	Carga del muelle en N ≈ inicial	final

4	M 8 x 0,75	21	26,5	5	5	3,5	10	4,5	12
5	M 8 x 0,75	21	26,5	5	5	3,5	10	4,5	12
6	M 10 x 1	25	34	7	7	4,5	12	5	18
7	M 10 x 1	25	34	7	7	4,5	12	5	18
