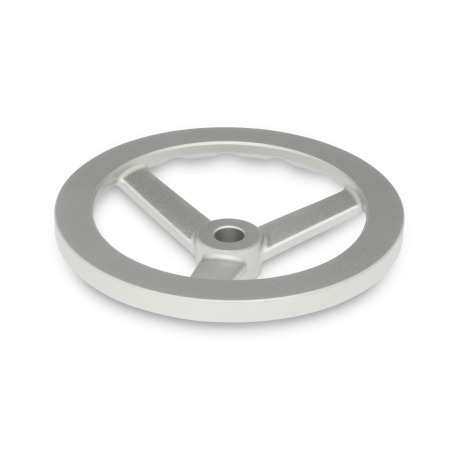

GN 949 Käsipyörät Ruostumaton teräs

GN 949 Käsipyörät, ruostumaton teräs Porakoodi: B - ilman uraa
Tyyppi: A - ilman kahvaa

Porakoodi: B - ilman uraa
Tyyppi: A - ilman kahvaa

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

korroosion kestävä
tarkasti sopiva
ympäristöystävällinen

Näytä kaikki ruostumattomat terästuotteet

Standardilehti GN 949 Tulosta tämä sivu Ura P9 DIN 6885-1 Ristikkäisreiät GN 110 ISO-perustoleranssit Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

GN 949 -käsipyörien muotoilu on hygieniastandardien vaatimusten mukainen.

Pyörivä kädensija on valmistettu fenolihartsi, joka kestää yleensä hyvin kemiallisten aineiden vaikutuksia.

Tekninen eritelmä

Pyörän runko
Ruostumaton teräs, tarkkuusvalu AISI CF-8

Keskiö koneistettu
Vanne sorvattu
matta sinkopuhdistettu

Pyörivä kahva samantapainen kuin GN 598.1
Muovi, fenolihartsi (PF)

musta, kiiltävä
Kara
Ruostumaton teräs AISI 304

RoHS

Lisävaruste

Aluslevyt upotuksella GN 184.5

GN 949 Käsipyörät, ruostumaton teräs luonnos

Piilota tekninen piirros

GN 949 Käsipyörät, ruostumaton teräs luonnos

Tuotevaihtoehdot / Taulukko

Porakoodi

B	ilman uraa
K	uralla DIN 6885-1 P9

Tyyppi

A	ilman kahvaa
D	pyörivällä kahvalla

Näytä / piilota sarakkeet

d₁	d₂H8 Reikä		b	d₃	l₁	l₂ ≈	l₃ ≈	r	Ø Kahva	Lkm puolat

100	10	12	7	20	15	27,5	45	44	18	3
125	12	14	9	24	16	28,5	55	55	21	3
140	14	16	10	28	18	30,5	70,5	62	23	3
160	14	16	11	31	20	35,5	70,5	71	23	3
200	18	20	14	36	23	39	70,5	90	23	3

Koonti ja hinta

GN 110 Ristikkäisreiät (erityistilaus)

f8ca6d28-dd73-48fa-98c4-bb48305c7686

Näytä / piilota sarakkeet

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Length l Standard version	Length l Handwheels DIN 950 / GN 949 to Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Toimintaelementin ja akselin välinen liitäntä on usein ristitappi tai vaarnaruuvi.
Tämän johdosta käyttäjälle aiheutuu suhteellisen suuret kustannukset, sillä ristikkäisreikiä ei yleensä ole valmiina saatavissa toimintaelementeissä.
GN 110 -tuotteelle tarjolla olevat ristikkäisrei’illä varustetut komponentit ovat hinnaltaan varsin kilpailukykyisiä, ja lisäksi ne säästävät valmistajalta tarpeetonta piirustustyötä. Joidenkin toimintaelementtien geometrinen muoto ei kuitenkaan sovellu tämän kyseisen standardin muutoksiin.
Tapin reikä d₂ H11 porataan jousitapille sopivaksi.

Ristikkäisreiällä varustettu GN 110 tulee tilata erillisenä tuotteena ostoskärryn ensimmäisessä vaiheessa ja siitä tulee tehdä huomautus.
Tilaaminen: Käsipyörä DIN 950-GG-160-B14-A ristireikäisellä GN 110-QE

6df6d732-25ae-4db8-8ad2-f11ca730e67b

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

23,29 €

plus ALV 4,43 €
brutto 27,72 €

Varastossa

sis. materiaaliveloituksen: 1,52 €

Materiaaliveloitus sisältyy jo hintaan.

Paino: 0,222 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

84879059

Huomioi määräalennukset.

Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €

Lukumäärä

Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
