GN 949 Volantes Acero inoxidable

Foto

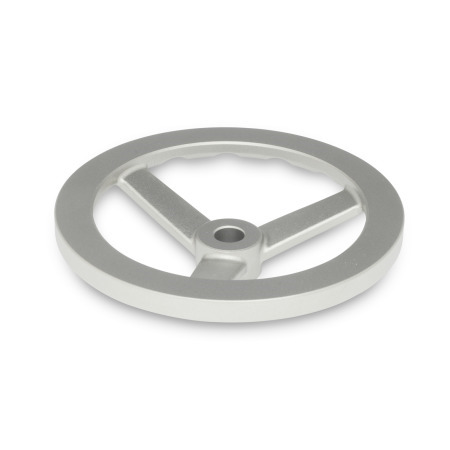

Código de orificio: B - sin chavetero
Tipo: A - sin manilla

GN 949 Volantes, acero inoxidable Código de orificio: B - sin chavetero
Tipo: D - con manilla giratoria

GN 949 Volantes, acero inoxidable Código de orificio: K - con chavetero DIN 6885-1 P9
Tipo: A - sin manilla

GN 949 Volantes, acero inoxidable Código de orificio: K - con chavetero DIN 6885-1 P9
Tipo: D - con manilla giratoria

Familia de productos de acero inoxidable

Las piezas estándar en acero inoxidable resistente a la corrosión han sido diseñadas para ser utilizadas en el sector alimentario y en la industria química, para condiciones ambientales agresivas o en el exterior.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable

Ficha técnica GN 949 Imprimir esta página Chavetero P9 DIN 6885-1 Orificios cruzados GN 110 Tolerancias fundamentales ISO Características del acero inoxidable

Descripción del producto

Información

El diseño de los volantes GN 949 cumple con los requisitos de las normas de higiene.

Las manillas giratorias son de resina fenólica, material que, en general, ofrece una buena resistencia a los agentes químicos.

Especificación

Cuerpo del volante
Fundición de precisión de acero inoxidable AISI CF-8

Cubo mecanizado
Corona torneada
granallado mate

Manilla giratoria similar a GN 598.1
Plástico, resina fenólica (PF)

negro, brillante
Eje
Acero inoxidable AISI 304

RoHS

Accesorio

Arandelas avellanadas GN 184.5

Dibujo técnico

GN 949 Volantes, acero inoxidable Esquema

Ocultar dibujo técnico

Opciones del artículo / Tabla

Código de orificio

B	sin chavetero
K	con chavetero DIN 6885-1 P9

Tipo

A	sin manilla
D	con manilla giratoria

Mostrar / ocultar columnas

d₁	d₂H8 Orificio		b	d₃	l₁	l₂ ≈	l₃ ≈	r	Ø Manilla	Número de radios

100	10	12	7	20	15	27,5	45	44	18	3
125	12	14	9	24	16	28,5	55	55	21	3
140	14	16	10	28	18	30,5	70,5	62	23	3
160	14	16	11	31	20	35,5	70,5	71	23	3
200	18	20	14	36	23	39	70,5	90	23	3

Estructura y precio

Abrir el configurador 3D

GN 110 Orificios pasantes (pedido especial)

Mostrar / ocultar columnas

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Length l Standard version	Length l Handwheels DIN 950 / GN 949 to Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

La conexión entre el elemento de maniobra y el eje suele consistir en un pasador transversal o un pasador roscado.
Como resultado, el usuario debe afrontar costes relativamente altos, ya que los elementos operativos no suelen presentar orificios pasantes.
Los componentes con orificios pasantes según GN 110 no solo se ofrecen a precios muy competitivos, sino que además ahorran trabajo de diseño innecesario al fabricante. La forma geométrica de algunos de los elementos operativos, sin embargo, no se presta a modificación para este estándar concreto.
El orificio para pasador d₂ H11 está taladrado para adaptarse a los pasadores de resorte.

El orificio pasante GN 110 se debe pedir como un elemento separado en la cesta de la compra, paso 1, en el campo Nota.
Cómo pedir: Volante DIN 950-GG-160-B14-A con orificio pasante GN 110-QE

Artículo seleccionado (Cómo hacer un pedido)

Número de pieza

Total (neto)

23,29 €

más IVA 4,43 €
bruto 27,72 €

En stock

Incl. recargos del material: 1,52 €

Los recargos del material ya están incluidos en el precio.

Peso: 0,222 kg

Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0

RoHS: Sí

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).

Número del arancel aduanero

84879059

Tome nota de nuestros descuentos por cantidad.

Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €

Cantidad

Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.
