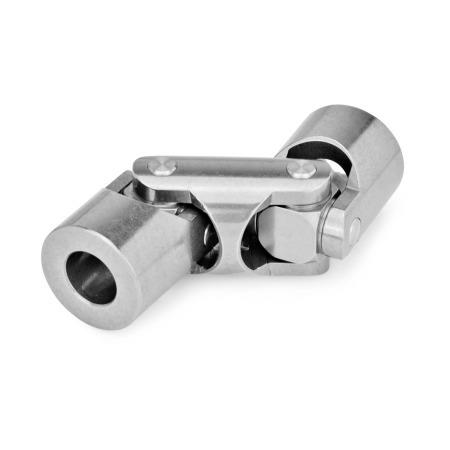

DIN 808 Ruostumaton teräs - Yleisnivelet kitkalaakerilla yksin- tai kaksinkertainen

Valokuva

DIN 808 Yleisnivelet kitkalaakerilla, ruostumaton teräs Materiaali: NI - Ruostumaton teräs
Porakoodi: B - ilman uraa
Tyyppi: DG - kaksinkertainen, kitkalaakeri

Materiaali: NI - Ruostumaton teräs
Porakoodi: B - ilman uraa
Tyyppi: DG - kaksinkertainen, kitkalaakeri

DIN 808 Yleisnivelet kitkalaakerilla, ruostumaton teräs Materiaali: NI - Ruostumaton teräs
Porakoodi: B - ilman uraa
Tyyppi: EG - yksinkertainen, kitkalaakeri

DIN 808 Yleisnivelet kitkalaakerilla, ruostumaton teräs Materiaali: NI - Ruostumaton teräs
Porakoodi: K - uralla
Tyyppi: DG - kaksinkertainen, kitkalaakeri

DIN 808 Yleisnivelet kitkalaakerilla, ruostumaton teräs Materiaali: NI - Ruostumaton teräs
Porakoodi: K - uralla
Tyyppi: EG - yksinkertainen, kitkalaakeri

DIN 808 Yleisnivelet kitkalaakerilla, ruostumaton teräs Materiaali: NI - Ruostumaton teräs
Porakoodi: V - neliöreiällä
Tyyppi: DG - kaksinkertainen, kitkalaakeri

DIN 808 Yleisnivelet kitkalaakerilla, ruostumaton teräs Materiaali: NI - Ruostumaton teräs
Porakoodi: V - neliöreiällä
Tyyppi: EG - yksinkertainen, kitkalaakeri

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

korroosion kestävä
tarkasti sopiva
ympäristöystävällinen

Näytä kaikki ruostumattomat terästuotteet

Standardilehti DIN 808 Tulosta tämä sivu ISO-perustoleranssit Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Tiedot

Ottaen huomioon, että liikkuvia osia ei ole pintakäsitelty, toisin sanoen ne eivät ole pintakarkaistuja, näiden yleisnivelten käyttömahdollisuudet ovat paljon rajoitetummat verrattuna standarditeräksestä valmistettuihin yleisniveliin. Tämän johdosta kaavion mukaisia kitkalaakerilla varustettujen yleisnivelten valintaohjeita voidaan soveltaa vain rajoitetusti. Ylin 200 r/min pyörimisnopeudet saattavat olla kriittisiä.

Ruostumattomasta teräksestä valmistettujen yleisnivelten jatkuvassa käytössä runsas voitelu on erittäin tärkeä tekijä. Tämä toteutetaan varustamalla nivel rasvalla täytetyllä suojuksella GN 808.1.

Tilausesimerkki viittaa yleisniveliin, joissa on samanlaiset reiät molemmissa päissä d2 tai s.
