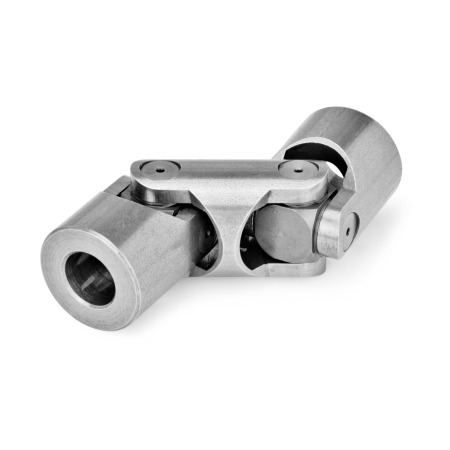

DIN 808 Yleisnivelet kitkalaakerilla yksin- tai kaksinkertainen

Valokuva

Porakoodi: B - ilman uraa
Tyyppi: DG - kaksinkertainen, kitkalaakeri

DIN 808 Yleisnivelet kitkalaakerilla Porakoodi: B - ilman uraa
Tyyppi: EG - yksinkertainen, kitkalaakeri

DIN 808 Yleisnivelet kitkalaakerilla Porakoodi: K - uralla
Tyyppi: DG - kaksinkertainen, kitkalaakeri

DIN 808 Yleisnivelet kitkalaakerilla Porakoodi: K - uralla
Tyyppi: EG - yksinkertainen, kitkalaakeri

DIN 808 Yleisnivelet kitkalaakerilla Porakoodi: V - neliöreiällä
Tyyppi: DG - kaksinkertainen, kitkalaakeri

DIN 808 Yleisnivelet kitkalaakerilla Porakoodi: V - neliöreiällä
Tyyppi: EG - yksinkertainen, kitkalaakeri

Standardilehti DIN 808 Tulosta tämä sivu ISO-perustoleranssit

Tuotteen kuvaus

Tiedot

Kitkalaakerilla DIN 808 varustettujen yleisnivelten sallittu kierroslukumäärä riippuu pääasiassa sovelluksen tyypistä, kuten kuormasta, kestosta, kulma-asettelusta sekä voitelusta. Yli 1 000 rpm kierrosluvuilla tulisi käyttää neulalaakerilla varustettua yleisniveltä.

Jatkuvassa käytössä runsas voitelu on olennaisen tärkeä tekijä. Tämä toteutetaan varustamalla nivel rasvalla täytetyllä suojuksella GN 808.1.

Tekninen eritelmä

Teräs
paljas

Nivelen laakerialueet / tapit /
laakeriholkit
pintakarkaistu

RoHS

Tilauksesta

muilla tai epäyhtenäisillä rei’illä

Tekninen piirros

DIN 808 Yleisnivelet kitkalaakerilla luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Porakoodi

B	ilman uraa
K	uralla
V*	neliöreiällä

Tyyppi

EG	yksinkertainen, kitkalaakeri
DG	kaksinkertainen, kitkalaakeri

Näytä / piilota sarakkeet

d₁	d₂ H7 Reikä	s H 10 Neliö V	l₁ Tyyppi EG	l₂ Tyyppi DG	l₃	l₄	t +1 ::maks. kokoonpano akselin# pituus

16	6	V 6*	34	56	17	22	8
16	8	V 8*	40	62	20	22	11
16	10	V 8*	52	74	26	22	14
22	10	V 10*	48	74	24	26	12
22	12	V 10*	62	88	31	26	18
25	12	V 12*	56	86	28	30	13
25	16	V 12*	74	104	37	30	21
28	14	V 14*	60	96	30	36	13
32	16	V 16*	68	105	34	37	16
32	20	V 16*	86	124	43	38	24
36	18	V 18*	74	114	37	40	17
42	20	V 20*	82	128	41	46	18
42	25	V 20*	108	156	54	48	31
45	22	V 22*	95	145	47,5	50	22
50	25	V 25*	108	163	54	55	26
50	30	V 25*	132	188	66	56	38
58	30	V 30*	122	190	61	68	29
58	32	V 30*	130	198	65	68	33
70*	35	V 35	140	212	70	72	35

* ei saatavissa varastosta, vaatii vähimmäistilausmäärän

Koonti ja hinta

Avaa 3D-konfiguraattori

GN 110.1 Ristikkäisreiät (erityistilaus)

Näytä / piilota sarakkeet

d₁ H7 s H11	d₁ H7 s H11	d₂ H11 K / B	d₂ H11 B	d₃	Length l K / V	Length l B

6	-	2	2	M 3	4	4
8	-	3	3	M 5	5,5	5,5
10	-	3	4	M 5	5,5	6
12	14	4	5	M 6	6,5	7
16	18	5	6	M 6	8	9
20	-	5	8	M 6	8	10
22	-	6	8	M 6	10	10
25	-	6	10	M 8	10	14
30	32	6	12	M 8	14	16
35	-	6	12	M 8	16	16

Yleisnivelakseleissa ja yleisakseleissa olevat ristikkäisreiät sopivat täydellisesti akseli-keskiö -yhdistelmien tuotantoon tappia tai paineruuvia käyttämällä. Liukukiilaurilla tai neliöillä varustetuissa porarei’issä niitä käytetään varmistamaan yleisnivelen ja akselin aksiaalinen asento. Tapin reikä d₂ H11 toleranssilla on tarkoitettu käytettäväksi kierteisten jousitappien kanssa.
Ristikkäisreikien / kierteisen reiän suhteessa keskiön kiilauraan / neliön tai yleisnivelten asento on esitetty yleiskatsauksessa.
Mikäli jokin näistä nivelen osista toimitetaan ilman ristikkäisreikiä / kierteisiä reikiä, siitä ilmoitetaan merkinnällä QX tuotteen numeron halutussa paikassa.

Ristikkäisreiällä varustettu GN 110.1 tulee tilata erillisenä tuotteena ostoskärryn ensimmäisessä vaiheessa ja siitä tulee tehdä huomautus.
Tilaaminen: Yleisnivelet DIN 808-16-B6-56-DG ristikkäisreiällä GN 110.1-QX-GE
