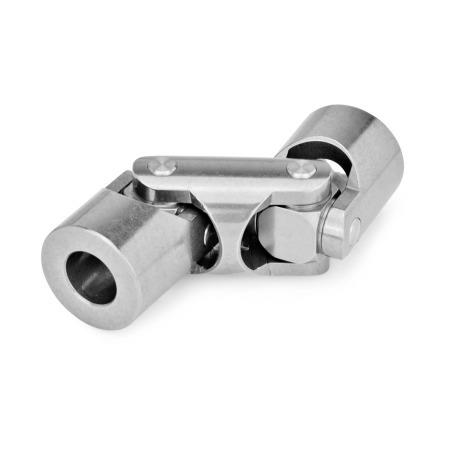

DIN 808 Giunti cardanici in acciaio INOX con cuscinetto a frizione Singoli o doppi

Foto

DIN 808 Giunti cardanici con cuscinetto a frizione, acciaio INOX Materiale: NI - Acciaio INOX
Codice foro alesato: B - Senza sede per chiavetta
Tipo: DG - Doppio, cuscinetto a frizione
Materiale: NI - Acciaio INOX
Codice foro alesato: B - Senza sede per chiavetta
Tipo: DG - Doppio, cuscinetto a frizione
DIN 808 Giunti cardanici con cuscinetto a frizione, acciaio INOX Materiale: NI - Acciaio INOX
Codice foro alesato: B - Senza sede per chiavetta
Tipo: DG - Doppio, cuscinetto a frizione DIN 808 Giunti cardanici con cuscinetto a frizione, acciaio INOX Materiale: NI - Acciaio INOX
Codice foro alesato: B - Senza sede per chiavetta
Tipo: EG - Singolo, cuscinetto a frizione DIN 808 Giunti cardanici con cuscinetto a frizione, acciaio INOX Materiale: NI - Acciaio INOX
Codice foro alesato: K - Con sede per chiavetta
Tipo: DG - Doppio, cuscinetto a frizione DIN 808 Giunti cardanici con cuscinetto a frizione, acciaio INOX Materiale: NI - Acciaio INOX
Codice foro alesato: K - Con sede per chiavetta
Tipo: EG - Singolo, cuscinetto a frizione DIN 808 Giunti cardanici con cuscinetto a frizione, acciaio INOX Materiale: NI - Acciaio INOX
Codice foro alesato: V - Con quadro
Tipo: DG - Doppio, cuscinetto a frizione DIN 808 Giunti cardanici con cuscinetto a frizione, acciaio INOX Materiale: NI - Acciaio INOX
Codice foro alesato: V - Con quadro
Tipo: EG - Singolo, cuscinetto a frizione
Acciaio-INOX

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

Poiché le parti mobili non sono state sottoposte a trattamento superficiale, cioè non sono temprate, le applicazioni di questi giunti cardanici sono molto più limitate rispetto a quelli in acciaio standard. Pertanto, le linee guida per la selezione dei giunti cardanici con cuscinetti a frizione secondo lo schema possono essere applicate solo in misura limitata. Le velocità di rotazione superiori a 200 giri al minuto possono già essere critiche.

Per un uso continuativo dei giunti cardanici in acciaio INOX è molto importante una lubrificazione sufficiente. A tal fine, il giunto deve essere dotato di una guaina protettiva GN 808.1 riempita di grasso.

L'ordine di esempio si riferisce a giunti cardanici con fori uguali alle due estremità d2 oppure s.

Specifiche

Acciaio INOXNI AISI 304


RoHS

Su richiesta

Con fori diversi o non uguali

Disegno tecnico

3D
Nascondi disegno tecnico
DIN 808 Giunti cardanici con cuscinetto a frizione, acciaio INOX disegno

Opzioni articolo / Tabella

Codice foro alesato

BSenza sede per chiavetta
KCon sede per chiavetta
V*Con quadro

Tipo

EGSingolo, cuscinetto a frizione
DGDoppio, cuscinetto a frizione
Mostra / Nascondi colonne
d1d2 H7
Foro alesato
H 10
Quadro V
l1
Tipo EG
l2
Tipo DG
l3l4+1
lunghezza max.
 di montaggio dell'albero
166V 6*345617228
168V 8*4062202211
2210V 10*4874242612
2512V 12*5686283013
3216V 16*68105343716
4220V 20*82128414618
5025V 25*108163545526
* non disponibili a magazzino, è necessario un quantitativo d'ordine minimo

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche


Diametro esterno d1
Codice foro alesato



Foro alesato d2
Quadro s
Lunghezza l2 (tipo DG)
Lunghezza l1 (tipo EG)
Tipo


Materiale

GN 110.1 fori trasversali (ordine speciale)

Mostra / Nascondi colonne
d1 H7
H11
d1 H7
H11
d2 H11
K / B
d2 x4
B
d3Lunghezza l
K / V
Lunghezza l
B
6-22M 344
8-33M 55,55,5
10-34M 55,56
121445M 66,57
161856M 689
20-58M 6810
22-68M 61010
25-610M 81014
3032612M 81416
35-612M 81616

I fori trasversali nei giunti e negli alberi cardanici sono adatti a realizzare collegamenti albero-mozzo con un perno o una vite di spinta. I fori con cava per chiavetta o quadro servono a fissare la posizione assiale del giunto e dell'albero cardanico. Il foro d2 con tolleranza H11 è destinato ai perni con molla elicoidale.
La posizione dei fori trasversali / del foro filettato rispetto alla cava per chiavetta del mozzo / del quadro o dei giunti cardanici è indicata nella panoramica.
Per ordinare uno dei lati del giunto ** senza fori trasversali / fori filettati, indicare QX** nella posizione desiderata del codice articolo.

Il foro trasversale GN 110.1 deve essere ordinato come articolo separato alla fase 1 del carrello sotto la nota.
Come ordinare: Giunti cardanici DIN 808-16-B6-56-DG con foro trasversale GN 110.1-QX-GE

Come ordinare GN 110.1

Parte selezionata (Come ordinare)

Totale (netto)
132,21
più IVA 25,12 €
lordo 157,33 €
In magazzino
Peso: 0,060 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
84831050
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
