ELESA original design
Les pieds de machine GN 445.5 peuvent supporter des charges statiques élevées grâce à l'utilisation d'un matériau plastique de haute densité, associé à une conception qui répartit la charge sur une plus grande surface.
Les valeurs indiquées dans le tableau concernant la capacité de charge statique servent de guide uniquement et si elles sont dépassées, une déformation permanente grave ou une rupture du support en plastique pourrait se produire.
Les valeurs ci-dessus ont été obtenues par une série d'essais au cours desquels un nombre limité de pieds de machine ont été soumis pendant une durée limitée à une charge statique verticale par rapport aux pieds.
Les détails relatifs à la capacité de charge sont des valeurs recommandées non contraignantes, excluant toute responsabilité. Elles ne constituent pas une garantie générale de qualité et d'état. L'utilisateur doit déterminer au cas par cas si un produit est adapté à l'utilisation prévue.
Les trous de fixation sont fermés par une fine couche de plastique, qui peut être facilement perforée.
Les pieds de machine GN 445.5 sont fournis assemblés, mais sont amovibles.
Pied
Plastique Technopolymère (polyamide PA)
Goujon fileté
Inox AISI 303
Écrou à 6 pans ISO 4032
Inox AISI 304
Sous-couche en caoutchouc (NBR)
70 Shore A, noir
RoHS

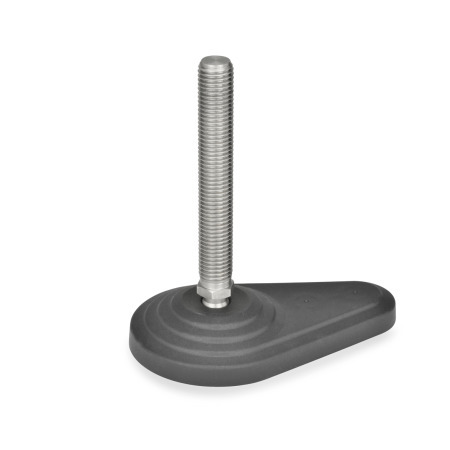

| A | sans écrou, sans tampon en caoutchouc |
| B | avec écrou, sans tampon en caoutchouc |
| AG | sans écrou, avec tampon en caoutchouc |
| BG | avec écrou + tampon en caoutchouc |
| d1 | d2 | l1 | b | d3 | k1 | k2 | l2 | l3 | l4 | A/F | Ø de bille | Charge statique en kN (voir informations) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60 | M 8 | 43 | 68 | - | - | 96,5 | 8,5 | 50 | 18 | 30 | 14 | 21 | 14 | 14 | 14 |
| 60 | M 10 | 43 | 68 | 98 | - | 96,5 | 8,5 | 50 | 18 | 30 | 14 | 21 | 14 | 14 | 14 |
| 60 | M 12 | 43 | 68 | 98 | - | 96,5 | 8,5 | 50 | 18 | 30 | 14 | 21 | 14 | 14 | 14 |
| 60 | M 14 | 68 | 98 | 148 | - | 96,5 | 8,5 | 50 | 18 | 30 | 14 | 21 | 14 | 14 | 14 |
| 60 | M 16 | 68 | 108 | 148 | 168 | 96,5 | 8,5 | 50 | 18 | 30 | 14 | 21 | 16 | 14 | 14 |
| 80 | M 8 | 43 | 68 | - | - | 130 | 10,5 | 70 | 25 | 31 | 14 | 22 | 14 | 14 | 14 |
| 80 | M 10 | 43 | 68 | 98 | - | 130 | 10,5 | 70 | 25 | 31 | 14 | 22 | 14 | 14 | 16 |
| 80 | M 12 | 43 | 68 | 98 | - | 130 | 10,5 | 70 | 25 | 31 | 14 | 22 | 14 | 14 | 16 |
| 80 | M 14 | 68 | 98 | 148 | - | 130 | 10,5 | 70 | 25 | 31 | 14 | 22 | 14 | 14 | 16 |
| 80 | M 16 | 68 | 108 | 148 | 168 | 130 | 10,5 | 70 | 25 | 31 | 14 | 22 | 16 | 14 | 16 |
